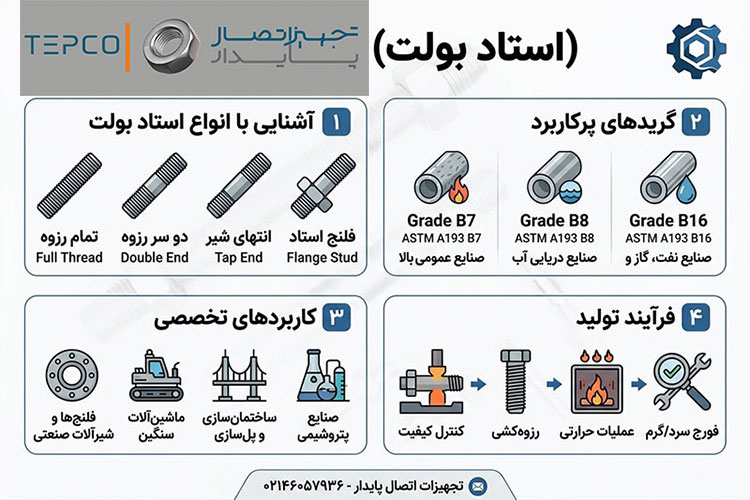

استاد بولت نوعی اتصال مکانیکی رزوه دار و بدون سر است که بصورت یک میله فولادی کاملاً رزوه شده تولید میشود. برخلاف پیچ های معمولی که دارای گل یا سر پیچ هستند، استاد بولت در تمام طول خود دارای رزوه خارجی است و در دو انتها با مهره شش گوش بسته میشود. این طراحی باعث میشود نیروی کششی بصورت یکنواخت در طول قطعه توزیع شده و اتصال از استحکام و پایداری بالاتری برخوردار باشد.
ساختار ساده اما مهندسی شده استد بولت، آن را به گزینه ای ایده آل برای اتصالاتی تبدیل کرده که نیاز به باز و بسته شدن مکرر یا تحمل تنشهای بالا دارند. این قطعه در ابعاد، طولها و گریدهای متنوع تولید میشود و بسته به استانداردهای متریک یا اینچی دسته بندی میگردد. جنس آن نیز میتواند از فولاد کربنی، آلیاژی یا استنلس استیل باشد که هرکدام متناسب با شرایط دما، فشار و محیط خورنده انتخاب میشوند.
در نهایت، استاد بولت بیشتر در اتصال فلنج ها، تجهیزات تحت فشار، خطوط انتقال نفت و گاز، صنایع پتروشیمی، نیروگاه ها و سازه های فلزی سنگین کاربرد دارد؛ جایی که ایمنی، تحمل بار بالا و اطمینان از آب بندی دقیق اهمیت حیاتی دارد.
آشنایی با 9 نوع استاد بولت باکیفیت

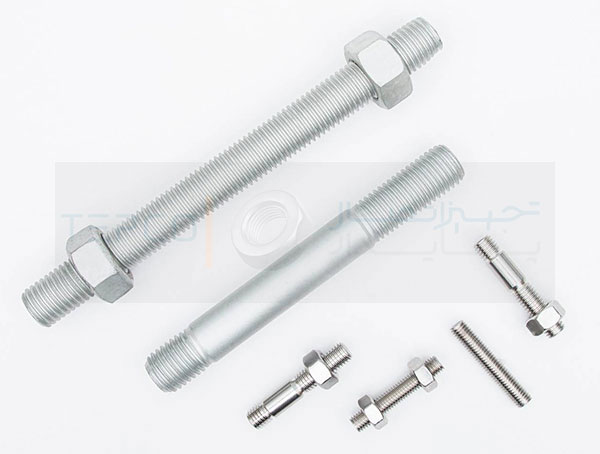

انواع استاد بولت را میتوان بر اساس شکل ظاهری، محل قرارگیری رزوه و نوع کاربرد صنعتی دسته بندی کرد. شناخت مدلهای مختلف کمک میکند تا در زمان انتخاب، گزینه مناسب با نوع سازه یا تجهیز انتخاب شود.
استاد بولت تمام رزوه
در این مدل، رزوه ها در تمام طول میله امتداد دارند و قطر پیچ در سراسر آن یکسان است. این نوع معمولاً در اتصال فلنج ها، تجهیزات تحت فشار و نقاطی که نیاز به توزیع یکنواخت نیرو وجود دارد استفاده میشود.

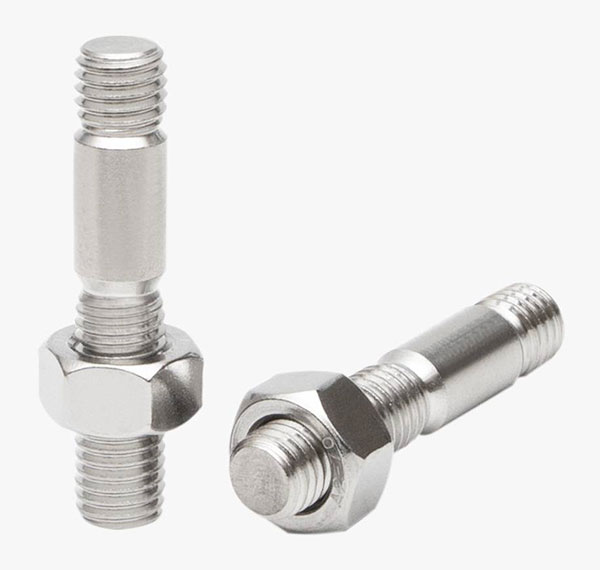

استاد بولت دو سر
در دو انتهای خود رزوه دارد اما بخش میانی آن بدون رزوه است. طول رزوه در دو طرف این مدل معمولاً برابر بوده و برای اتصالاتی کاربرد دارد که نیاز به استحکام بالا و مونتاژ دقیق دارند. در برخی مدلها نیز بخش میانی با قطر کمتر طراحی میشود که به آن دو سر با ساقه لاغر گفته میشود.
مدل یک سر ضربه ای
یک سمت قطعه برای ورود به سوراخ رزوه دار یا قطعه اصلی طراحی شده و سمت دیگر برای بستن مهره استفاده میشود. این نوع بیشتر در تجهیزات صنعتی و ماشین آلات کاربرد دارد.
مدل فلنجی
استاد بولت مدل فلنجی از دیگر انواع رایج است که در آن رزوه در تمام طول وجود دارد و دو سر قطعه بصورت پخ دار ساخته میشود تا نصب آن در سوراخ فلنج آسانتر باشد. این نوع در صنایع نفت، گاز و پتروشیمی بسیار مورد استفاده قرار میگیرد.
مدل اتصالی
در برخی کاربردهای خاص از نوع اتصالی استفاده میشود که یک سمت آن کاملاً بدون رزوه بوده و برای جوش دادن به قطعه یا سازه فلزی طراحی شده است، در حالی که مهره تنها در انتهای رزوه دار بسته میشود.
مدل نیمه رزوه ای
از نظر نوع رزوه نیز دسته بندی های مختلفی وجود دارد. مدل های نیمه رزوه ای تنها در بخشی از طول خود رزوه دارند و بیشتر در سازه هایی استفاده میشوند که یک سمت اتصال ثابت بوده و سمت دیگر امکان حرکت یا تنظیم داشته باشد.
مدل های فشار
دارای شیارهایی با فرم ذوزنقهای هستند که امکان تحمل بارهای بسیار سنگین را فراهم میکند. این طراحی باعث افزایش سطح تماس رزوه ها شده و برای مکانیزم هایی که تحت نیروی زیاد قرار دارند مناسب است.
مدل ذوزنقه ای
نوع ذوزنقهای نیز شباهت زیادی به مدلهای فشار دارد اما زاویه رزوهها متفاوت است و بیشتر در استانداردهای صنعتی اروپا و برخی تجهیزات مکانیکی خاص استفاده میشود.
مدل متریک
در نهایت استاد بولت مدل متریک بر اساس سیستم اندازه گیری میلیمتر تولید میشوند و در کشورهایی که از استاندارد متریک استفاده میکنند رایج هستند. در مقابل، برخی مدل ها نیز بر اساس استاندارد اینچی ساخته میشوند.تنوع این طراحی ها باعث شده این اتصال رزوه ای در صنایع مختلف از سازه های فلزی گرفته تا تجهیزات سنگین صنعتی کاربرد گستردهای داشته باشد.
گریدهای پرکاربرد استاد بولت کدامند
گرید یا کلاس آلیاژی در پیچ های تمام رزوه صنعتی، تعیین کننده میزان استحکام، مقاومت حرارتی و عملکرد آنها در شرایط کاری مختلف است. در میان گریدهای متداول، سه نوع B7، B8 و B16 بیشترین کاربرد را در صنایع نفت، گاز، پتروشیمی و تجهیزات تحت فشار دارند.
گرید B7 یکی از پرمصرف ترین انواع در اتصالات صنعتی محسوب میشود. این نوع از فولاد آلیاژی با کربن متوسط تولید شده و برای افزایش مقاومت مکانیکی تحت عملیات حرارتی قرار میگیرد. یکی از زیرشاخه های شناخته شده آن B7M است که برای شرایط کاری با دماهای متوسط تا بالا استفاده میشود. از نظر مشخصات ابعادی نیز قطر این گرید معمولاً در محدوده حدود 110 تا 130 میلیمتر در پروژه های صنعتی سنگین دیده میشود. استحکام بالا و مقاومت مناسب در برابر فشار باعث شده این گرید در اتصال فلنج ها، خطوط انتقال نفت و تجهیزات حفاری بسیار مورد استفاده قرار گیرد.
گرید B8 بیشتر از فولاد ضدزنگ نوع 304 ساخته میشود. در ترکیب شیمیایی این آلیاژ حدود 8 تا 11 درصد کروم وجود دارد که نقش مهمی در مقاومت آن در برابر زنگ زدگی، رطوبت و محیطهای خورنده دارد. همین ویژگی باعث شده این گرید در خطوط انتقال آب، صنایع دریایی، سیستم های لوله کشی و تجهیزات فلنجی کاربرد گستردهای داشته باشد. علاوه بر مقاومت در برابر خوردگی، این نوع توان تحمل دمای نسبتاً بالا (حدود 200 تا 575 درجه سانتیگراد) را نیز دارد.
گرید B16 از نظر ساختار کلی شباهت زیادی به B7 دارد و هر دو از فولاد آلیاژی با عملیات سختکاری تولید میشوند. با این حال تفاوت اصلی در ترکیب عناصر آلیاژی آنهاست. در این گرید میزان منگنز کمتر است و مقدار عناصر وانادیوم و آلومینیوم نیز بسیار پایین در نظر گرفته میشود. این ترکیب باعث میشود قطعه در دماهای بالا عملکرد پایدار و مقاومت مکانیکی مناسبی داشته باشد. به همین دلیل در صنایع نفت و گاز و تجهیزاتی که تحت فشار و دمای بالا کار میکنند استفاده گستردهای دارد.
کاربردهای تخصصی استاد بولت در صنایع مختلف
کاربردها
توضیحات کاربردی
اتصال فلنج ها
مهمترین کاربرد Stud bolt در اتصال فلنج های صنعتی است. میله رزوه دار از سوراخ فلنج عبور کرده و با مهره در دو طرف بسته میشود تا قطعات با نیروی یکنواخت به هم فشرده شوند و آب بندی مطمئن ایجاد شود.
سیستم های لوله کشی صنعتی
در خطوط انتقال سیالات برای اتصال پایدار بین لوله ها، فلنج ها و تجهیزات استفاده میشود. این اتصال باعث تحمل فشار داخلی خط و جلوگیری از نشتی در مسیر انتقال سیالات میشود.
مخازن تحت فشار
در ساخت و مونتاژ مخازن صنعتی که در شرایط فشار بالا کار میکنند، برای تثبیت قطعات و ایجاد اتصال ایمن بین بخش های مختلف مخزن به کار میرود.
ماشین آلات و تجهیزات سنگین
در دستگاه های صنعتی که تحت لرزش، تنش و بارهای مکانیکی زیاد قرار دارند، برای ایجاد اتصال محکم و قابل اطمینان میان قطعات فلزی استفاده میشود.
صنایع نفت، گاز و پتروشیمی
در پالایشگاه ها، سکوهای نفتی و خطوط انتقال فرآورده های نفتی برای اتصال فلنج ها، شیرآلات صنعتی و تجهیزات فرآیندی کاربرد گسترده دارد.
صنعت ساختمان و سازه های فلزی
در برخی سازه های فلزی سنگین برای ایجاد اتصال مقاوم بین قطعات فلزی و صفحات اتصال از استاد بولت استفاده میشود.
تولید ماشین آلات صنعتی
در مونتاژ تجهیزات صنعتی، پمپ ها، کمپرسورها و دستگاه های سنگین برای ایجاد اتصال مقاوم و قابل باز و بسته شدن به کار میرود.
استاد بولت ها، ستون اصلی اتصالات فلنجی در صنایع فشار بالا هستند. این پیچهای تمام رزوه با استانداردهای ASTM (نظیر گریدهای B7 و B8)، حداکثر ایمنی و آببندی را در خطوط لوله نفت و پتروشیمی تضمین میکنند. طراحی بدون سر این قطعات، باعث توزیع یکنواخت تنش و افزایش طول عمر سازههای صنعتی میشود.
Stud bolts are essential fasteners for high-pressure flange connections. Designed to meet ASTM A193 standards, they provide superior tensioning and leak prevention in refineries and power plants. Their heavy-duty construction ensures structural integrity under extreme thermal and mechanical stress
فرآیند مهندسی تولید Stud bolt؛ از مفتول خام تا اتصالات فشار قوی
تکنولوژی فورج سرد
نقطه شروع تولید، مفتول ها یا میله های فولادی با قطر بالا هستند. در مرحله فورج سرد، فولاد در دمای اتاق و تحت فشار فوق العاده زیاد توسط قالب های مخصوص تغییر شکل مییابد. این عملیات نه تنها فرم کلی میله را ایجاد میکند، بلکه به دلیل فشرده سازی ساختار مولکولی، استحکام تسلیم قطعه را بطور قابل توجهی افزایش میدهد.
رزوه زنی دقیق و ماشین کاری
پس از رسیدن به فرم اولیه، نوبت به ایجاد شیارهای مارپیچ یا همان رزوه زنی میرسد. در اکثر موارد، این کار پیش از سخت کاری و به روش های ماشین کاری یا نورد انجام میشود. دلیل این انتخاب، سهولت در شکل دهی و کاهش هزینه های ابزار است. با این حال، در برخی پروژه های حساس که مقاومت اهمیت حیاتی دارد، رزوه زنی را پس از عملیات حرارتی انجام میدهند تا دقت و ماندگاری رزوه ها در بالاترین سطح ممکن باشد.
عملیات حرارتی
در این مرحله، قطعات وارد کوره های اتمسفر کنترل شده میشوند. عملیات حرارتی شامل گرمایش تا دمای بحرانی و سپس سرد کردن سریع و بازپخت است. این فرآیند باعث میشود ریزساختار فولاد تغییر کرده و تعادلی میان سختی سطحی و چقرمگی (نرمی مغز پیچ برای جلوگیری از تردی) ایجاد شود تا استاد بولت بتواند بارهای کششی سنگین را بدون شکست ناگهانی تحمل کند.
پوشش دهی و پرداخت کاری
برای جلوگیری از آسیب رزوه ها و تسهیل در باز و بسته شدن مهره، مرحله پرداخت کاری انجام میشود. سپس برای مقابله با آسیب اصلی فولاد یعنی خوردگی، از پوشش های تخصصی استفاده میگردد. رایجترین روش، گالوانیزه یا پوشش زینک (روی) به روش الکترولیتی است. البته در محیط های با خورندگی کمتر، از پوشش های اقتصادی تر مانند فسفات نیز استفاده میشود که علاوه بر محافظت نسبی، خاصیت روانکاری در هنگام بستن را هم بهبود میبخشد.
تضمین کیفیت (QC)
در مرحله پایانی، نمونه هایی از خط تولید بصورت رندوم به آزمایشگاه فرستاده میشوند. در اینجا آزمون های سختگیرانه ای شامل تست ابعادی، تست کشش، آنالیز شیمیایی و تست ضربه انجام میگیرد تا اطمینان حاصل شود که محصول نهایی دقیقاً منطبق بر استانداردهای جهانی (مانند ASTM) است و در سخت ترین شرایط عملیاتی دچار نقص نمیشود.
