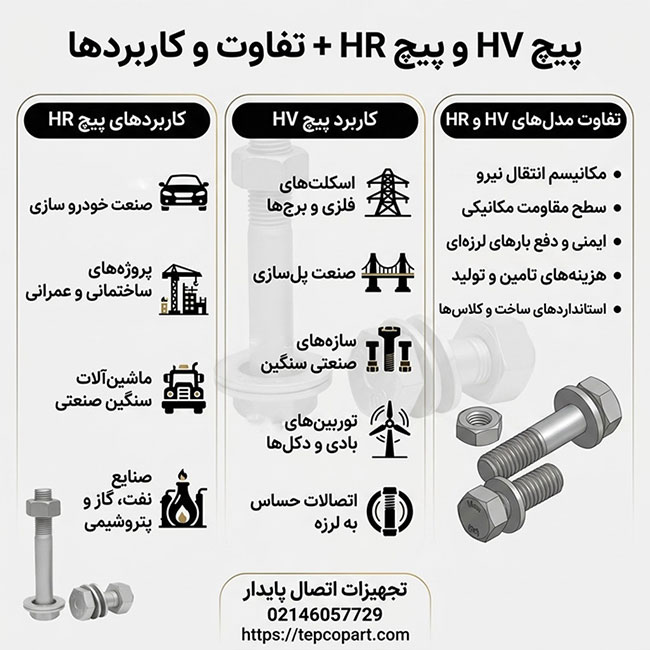

پیچ HV و پیچ HR + تفاوت و کاربردها
پیچ HV و پیچ HR + تفاوت و کاربردها

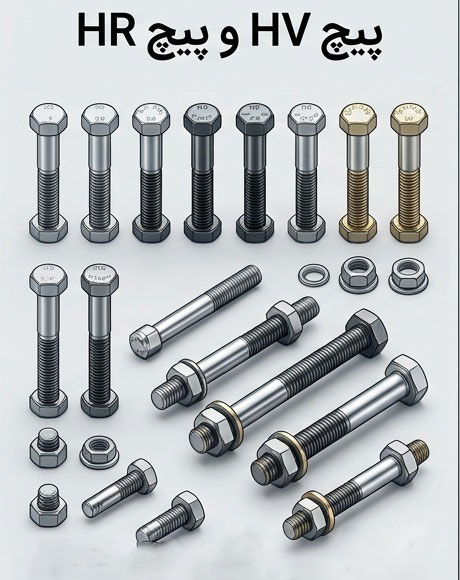

پیچ HV و پیچ HR دو نوع از مهمترین پیچ و مهره های صنعتی هستند که به دلیل تفاوت در طراحی ساختاری و عملکردی، هر یک برای مصارف مشخصی تولید و به کار گرفته میشوند.در صنایع مختلف، انتخاب اتصالات استاندارد و کارآمد اهمیت بسیار زیادی دارد.
پیچ HV به دلیل برخورداری از استحکام بسیار بالا و مقاومت مطلوب در برابر فشار و دما، در تأسیسات حساس کاربرد گستردهای دارند. از مهمترین موارد استفاده این نوع پیچ میتوان به دیگ های بخار صنعتی، تأسیسات نفت و گاز و خطوط تولید مواد شیمیایی اشاره کرد. استفاده از متریالهای باکیفیتی مانند تیتانیوم در ساخت پیچ HV، باعث شده است تا استحکام کششی آن در مقایسه با پیچهای HR به میزان قابلتوجهی بالاتر باشد.
در طرف مقابل، ویژگی بارز پیچ HR برخورداری از مقاومت دمایی بسیار بالا است. این مشخصه فنی سبب میشود تا پیچهای HR گزینهای استاندارد و مناسب برای استفاده در صنایعی باشند که در آنها از سازههای فولاد کربنی، فولاد آلیاژی و استیل ضدزنگ استفاده میشود.به طور کلی، پیچ HV و پیچ HR به علت تفاوت های بنیادین در ساختار و نوع آلیاژ، عملکردهای متفاوتی را در صنعت ارائه میدهند. شناخت دقیق این تفاوتهای کاربردی برای انتخاب صحیح اتصالات صنعتی کاملاً ضروری است .
آشنایی با پیچ HR
پیچ های HR (مخفف High Resistance به معنای مقاومت بالا) یکی از مهمترین اتصالات در صنایع سنگین به شمار میروند. این پیچ ها با هدف تحمل بارهای سنگین و تنش های فیزیکی قوی طراحی شدهاند و ساختار آنها به گونهای است که بار و نیرو بصورت مستقیم از بدنه پیچ عبور میکند.
برخلاف پیچ های HV که نیازمند ایجاد کشش اولیه بسیار بالایی در اتصال هستند، عملکرد اصلی پیچهای HR بر پایه داشتن مقاومت برشی مطلوب استوار است. این قطعات صنعتی مطابق با استانداردهای بین المللی DIN 6914 و ISO 4017 تولید شده و عموماً در کلاسهای مقاومتی 8.8 و 10.9 به بازار عرضه میشوند.
در ساخت این نوع پیچها از متریال های باکیفیتی مانند فولاد کربنی، فولاد آلیاژی و استیل ضدزنگ استفاده میشود. این ترکیبات ساختاری، استحکام کششی بالایی به پیچ میبخشند که ضریب ایمنی سازه ها را به شکل قابل توجهی افزایش میدهد. همچنین از نظر شرایط محیطی، پیچهای HR برای کاربردهایی با دمای پایین (حداکثر تا 150 درجه سانتیگراد) گزینهای کاملاً استاندارد و کارآمد محسوب میشوند.
کاربردهای پیچ اچ آر در صنایع
| کاربردها | صنایع مختلف |
|---|---|
| صنعت خودرو سازی | در مونتاژ وسایل نقلیه برای اتصال اجزای حیاتی و تحت فشار مانند بلوک موتور، جعبه دنده، شاسی و سیستم تعلیق به کار میرود تا پایداری و استحکام ساختاری خودرو به طور کامل تضمین شود. |
| پروژه های ساختمانی و عمرانی | این قطعات پرمقاومت برای یکپارچه سازی مقاطع فلزی در سازه های فولادی، پلها، سیستم های بالابر و تاسیسات تهویه استفاده میشوند و توان بالایی در تحمل بارهای سنگین سازهای دارند. |
| ماشین آلات سنگین صنعتی | به دلیل پایداری فوق العاده در برابر ارتعاشات مداوم و فشارهای مکانیکی، برای اتصال ساختار ماشین آلات کارخانه ای و تجهیزاتی که تحت تنش های شدید قرار دارند، انتخابی استاندارد محسوب میشوند. |
| صنایع نفت، گاز و پتروشیمی | پیچ های HR در این بخش استراتژیک برای اتصال ایمن تجهیزات حفاری، خطوط لوله انتقال و تاسیسات فرآیندی که در معرض فشار عملیاتی بالایی قرار دارند، کاربرد گستردهای دارند. |
آشنایی با پیچ HV
پیچ های HV، یک نوع پیچ شش گوش هستند و یکی از ارکان اصلی و قابل اتکا در صنعت ساختمان سازی و مونتاژ سازههای فلزی مدرن به شمار میروند. عبارت HV، برگرفته از اصطلاح آلمانی «Hochfest Vorgespannt»، معرف قطعاتی با پیش تنیدگی و مقاومت بالا است که به طور ویژه برای اتصال سازه های فولادی پیش ساخته به کار میروند.
از منظر فنی، این اتصالات بر اساس استانداردهای بینالمللی نظیر EN 14399 و DIN 6914 تولید میشوند. طراحی مهندسی آنها شامل آچارخور (گل پیچ) بزرگتر و طول رزوه کوتاهتر است که ظرفیت تحمل تنش و کرنش بالاتری را نسبت به مدلهای معمولی فراهم میکند. متریال پایه در ساخت این قطعات، فولاد پرکربن همراه با عملیات حرارتی تخصصی است که آنها را در دسته اتصالات پرمقاومت طبقهبندی میکند.
مهمترین ویژگی عملکردی پیچ HV، کاربرد آن در اتصالات اصطکاکی است. در این سیستم مهندسی، انتقال نیرو مستقیماً از طریق بدنه اتصال دهنده انجام نمیشود؛ بلکه وظیفه اصلی پیچ، ایجاد کشش اولیه بسیار نیرومند برای فشردن کامل صفحات فلزی به یکدیگر است. در نتیجه، اصطکاک تولید شده بین این صفحات تحت فشار، عامل اصلی تحمل بار و انتقال نیرو خواهد بود.
کاربرد پیچ اچ وی در سازه های فلزی
| کاربردها | سازه های مختلف |
|---|---|
| اسکلت های فلزی و برج ها | برقراری اتصالات اصلی میان تیر و ستون در ساختمان های بلندمرتبه جهت حفظ پایداری و یکپارچگی سازه. |
| صنعت پل سازی | اتصال قطعات و مقاطع سنگین فلزی در پل ها که به طور مستمر تحت فشار بارهای متحرک و ترافیکی قرار دارند. |
| سازه های صنعتی سنگین | استفاده در پالایشگاه ها، نیروگاه ها و کارخانجات جهت مهار ارتعاشات مداوم و تحمل وزن تجهیزات عظیم. |
| توربین های بادی و دکل ها | مونتاژ ایمن بخش های مختلف دکل های انتقال نیرو و برج های توربین برای مقاومت در برابر وزش بادهای شدید. |
| اتصالات حساس به لرزه | کاربرد در طراحی های ضد زلزله به دلیل مقاومت بالا در برابر بارهای دینامیکی و حفظ ایمنی هنگام وقوع زمین لرزه. |
مقایسه فنی و ساختاری اتصالات پرمقاومت؛ تفاوت پیچ های HV و HR
مکانیسم انتقال نیرو
در مدل های پیش تنیده (HV)، بار و نیرو از طریق ایجاد اصطکاک میان صفحات فلزی متصل بهم منتقل میشود. به عبارت دیگر، هرچه کشش اولیه قطعه بیشتر باشد، اصطکاک و استحکام اتصال بالاتر میرود. اما در سری HR، نیرو مستقیماً از بدنه اتصال دهنده عبور میکند و اصطکاک عامل تعیین کنندهای نیست.
سطح مقاومت مکانیکی
اتصالات اصطکاکی به دلیل بهره مندی از کلاس مقاومتی 10.9، ظرفیت بسیار بالاتری در تحمل نیروهای کششی و برشی دارند. این ویژگی، آنها را برای استفاده در پروژه های سنگین و تحت فشار ایده آل میکند.
ایمنی و دفع بارهای لرزهای
پایه عملکرد اصطکاکی در گرید اچ وی باعث میشود تا این قطعات در برابر ارتعاشات مداوم و بارهای ناگهانی، پایداری و ایمنی بالایی نشان دهند. در مقابل، مدل HR بیشتر مناسب سازه های استانداردی است که در معرض تنش های دینامیکی شدید قرار ندارند.
هزینه های تامین و تولید
ساخت مدل های پیش تنیده نیازمند استفاده از فولاد پرکربن و گذراندن مراحل دقیق عملیات حرارتی است که به تبع آن، قیمت نهایی افزایش مییابد. بنابراین، استفاده از مدلهای اچ آر در پروژه های سبک تر، توجیه اقتصادی بهتری دارد.
استانداردهای ساخت و کلاس ها
نمونه های اصطکاکی عموماً بر پایه استاندارد DIN 6914 و منحصراً در کلاس 10.9 تولید میشوند. در حالی که سری دیگر طبق الزاماتی نظیر ISO 4017 طراحی شده و در دو کلاس 8.8 و 10.9 قابل تامین است.

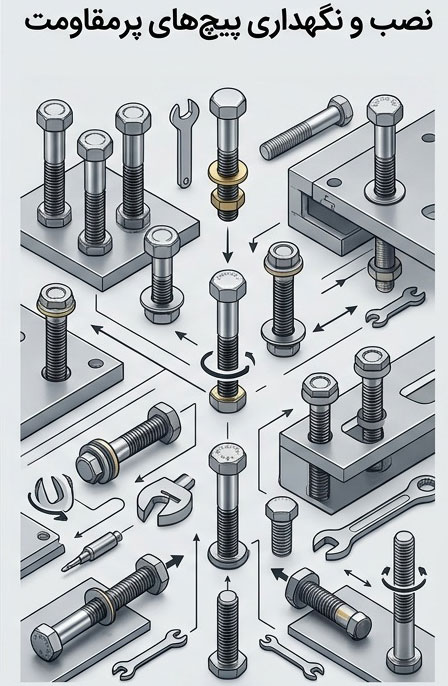

اصول مهندسی در نصب و نگهداری پیچ های پرمقاومت
فرآیند اجرای قطعات اتصال دهنده صنعتی، با وجود تشابه ظاهری با نمونه های معمولی، نیازمند رعایت دستورالعمل های دقیق مهندسی و کنترل کیفیت است. نصب صحیح پیچ HR و پیچ HV نقش مستقیمی در پایداری نهایی سازه دارد.
روش نصب پیچ اچ وی
برای نصب پیچ اچ وی، اعمال گشتاور پیچشی باید کاملاً کنترل شده باشد. این قطعات تنها زمانی بالاترین راندمان را ارائه میدهند که سطح تماس صفحات فلزی تحت فشار استاندارد قرار گرفته و اصطکاک لازم میان آنها ایجاد شود. به همین منظور، تیمهای اجرایی در پروژه های کلان از ابزارهای دقیقی مانند ترک متر یا سیستم های هیدرولیک استفاده میکنند.
روش نصب پیچ اچ آر
در مقابل، فرآیند نصب پیچ اچ آر پیچیدگی کمتری دارد. با اعمال یک گشتاور استاندارد، قطعه در جای خود قفل میشود؛ زیرا در این مدل انتقال بار مستقیماً از طریق بدنه صورت میگیرد و حساسیت اصطکاکی وجود ندارد. این سادگی در اجرا باعث شده تا پیمانکاران در پروژه های متوسط، استفاده از این گرید را در اولویت قرار دهند.
خطاهای متداول در فرآیند انتخاب پیچ ها
یکی از چالش های فنی در پروژه های عمرانی، انتخاب نادرست این قطعات است. بکارگیری گرید اچ آر در سازه های بسیار سنگین، یا استفاده از نمونه های پیش تنیده در پروژه های ساده و فاقد توجیه اقتصادی، از خطاهای رایج مهندسی محسوب میشود. همچنین، عدم استفاده از تجهیزات کنترل گشتاور در زمان نصب مدل های اصطکاکی، عملکرد و ایمنی اتصال را به شدت مختل میکند.
پروتکل های بازرسی و نگهداری دوره ای
حفظ ایمنی سازه نیازمند نظارت مستمر بر اتصالات پیچ و مهره است. تیم های بازرسی باید پس از چند ماه از آغاز بهره برداری، میزان شل شدگی احتمالی قطعات را بررسی کنند. اطمینان از عدم زنگ زدگی و استفاده از پوشش های ضد خوردگی استاندارد کاملاً ضروری است. در صورت نیاز به تعمیر و تعویض، قطعه جایگزین باید دقیقاً منطبق با کلاس مقاومتی و استانداردهای ساخت قطعه اولیه باشد.
نتیجه گیری
شرکت تجهیزات اتصالات پایدار به عنوان پیشگام و تولیدکننده بهترین پیچهای پرمقاومت در ایران، نیاز پروژه های عظیم صنعتی و ساختمانی را با کیفیتی جهانی برآورده میکند. این مجموعه با تمرکز بر تولید انواع پیچ HV و پیچ HR، بالاترین سطح ایمنی و استحکام را در اتصالات فولادی تضمین مینماید. بهرهگیری از ماشین آلات پیشرفته و رعایت دقیق استانداردهای بینالمللی، کارخانه ما را به نماد اطمینان مهندسان ایرانی تبدیل کرده است.
