پیچ آلن که با نام پیچ سوکت نیز شناخته می‌شود، یکی از پرکاربردترین اتصالات صنعتی است که بدلیل طراحی خاص گل شش‌ ضلعی داخلی، عملکردی متمایز نسبت به سایر پیچ‌ ها دارد. در این نوع پیچ، محل درگیری ابزار بصورت حفره شش‌ گوش در مرکز گل تعبیه شده و همین ویژگی امکان استفاده از آچار آلن را در فضاهای محدود و نقاط با دسترسی دشوار فراهم می‌کند. حذف زائده‌ های بیرونی در قسمت گل باعث کاهش فضای اشغالی و افزایش ایمنی در مونتاژهای فشرده می‌شود.

بدنه پیچ آلن معمولاً به‌ شکل استوانه‌ ای رزوه‌ دار تولید شده و از متریال‌ هایی مانند فولاد کربنی یا فولاد آلیاژی ساخته می‌شود. این پیچ‌ ها در گریدهای مقاومتی مختلف عرضه می‌گردند که هرکدام برای کاربردهای مشخص صنعتی از جمله ماشین‌ آلات، تجهیزات خودرویی، سازه‌ های فلزی و خطوط تولید مناسب هستند. استحکام کششی بالا، انتقال یکنواخت گشتاور و دوام در برابر تنش‌ های مکانیکی از مهم‌ترین مزایای این اتصال محسوب می‌شود.بدلیل ترکیب استحکام، دقت نصب و اشغال فضای حداقلی، خرید پیچ آلن در صنایع تولیدی و پروژه‌ های فنی بعنوان یک انتخاب استاندارد و مهندسی‌ شده مطرح است.

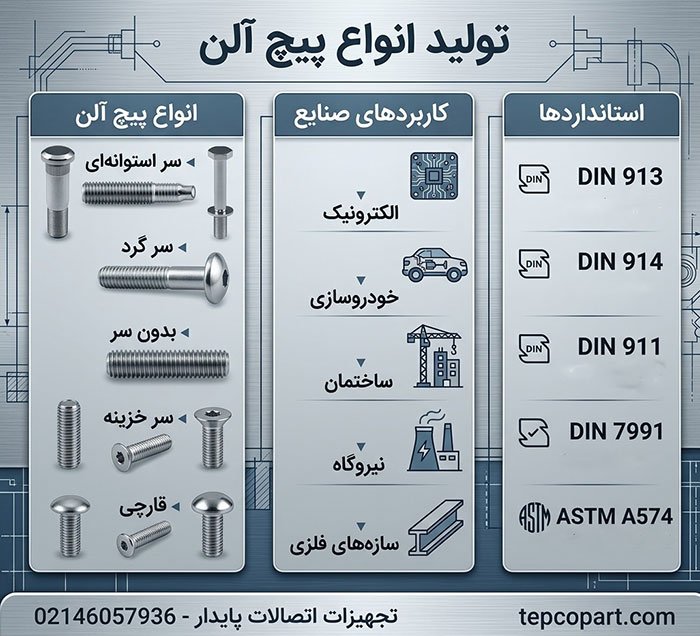

انواع پیچ آلن و ویژگی های آن

این پیچ‌ ها در مدل‌های متنوعی تولید می‌شوند تا متناسب با شرایط فنی، نوع قطعات و میزان بارگذاری مورد استفاده قرار گیرند. آشنایی با انواع پیچ آلن به انتخاب صحیح در پروژه‌های صنعتی، ساختمانی و تولیدی کمک می‌کند.

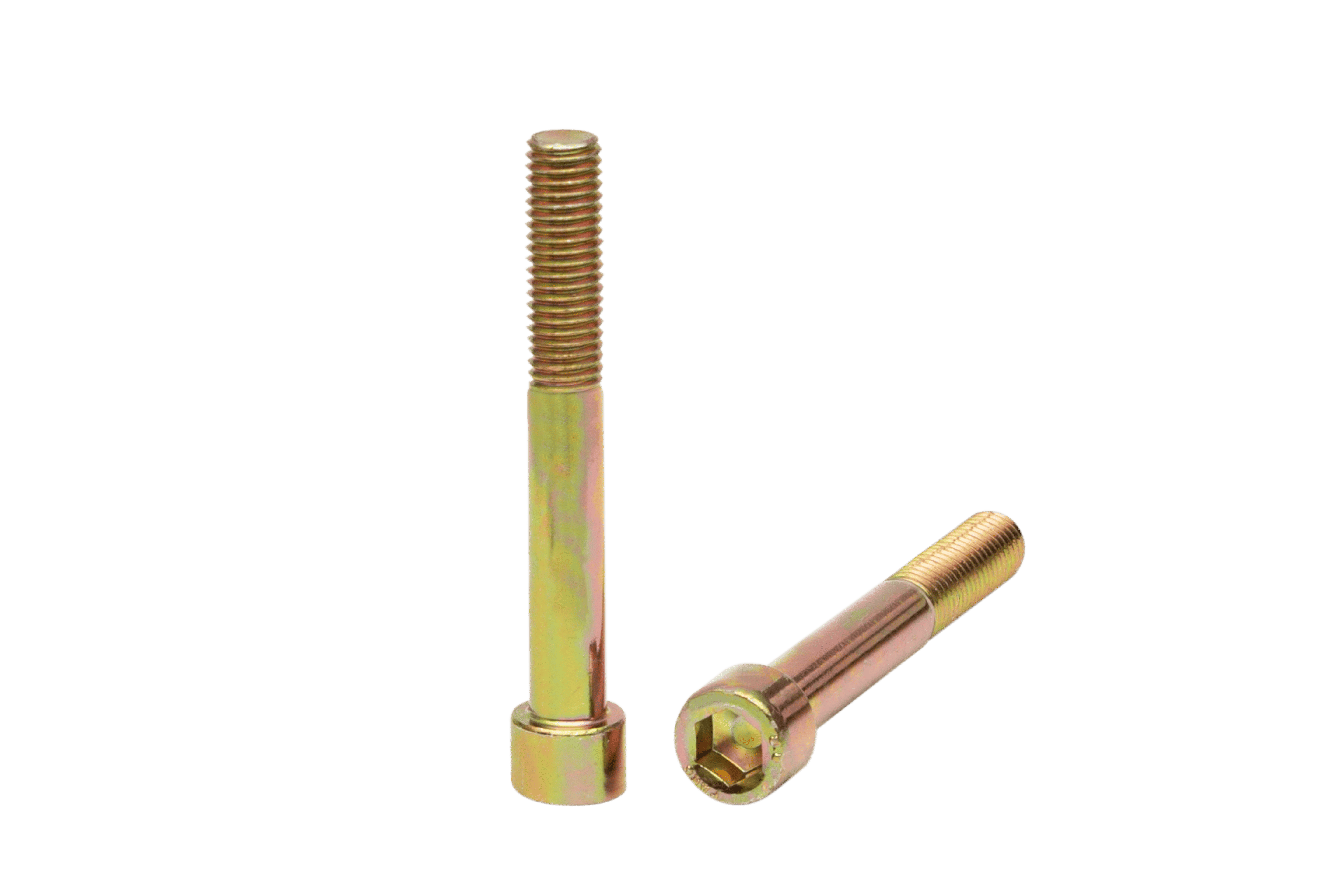

پیچ آلن استوانه‌ ای

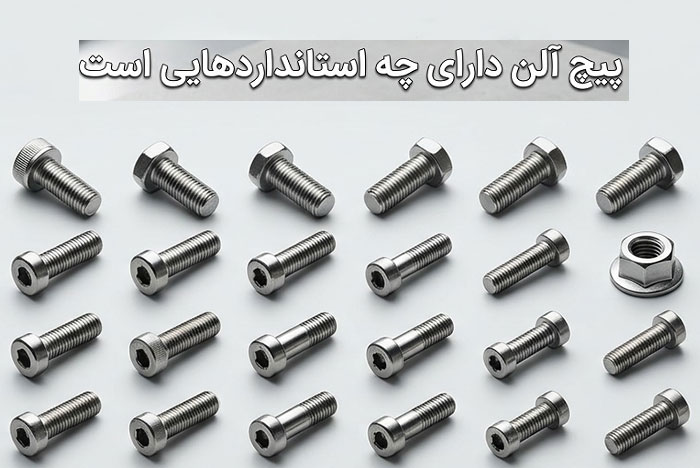

این نوع از رایج‌ ترین مدل‌ های پیچ آلن در صنعت است که دارای سری استوانه‌ای و حفره شش‌ ضلعی داخلی برای قرارگیری آچار آلن می‌باشد. پیچ آلن استوانه‌ای معمولاً بر اساس استانداردهای DIN 912 و ISO 4762 تولید می‌شود و از مقاومت مکانیکی بالایی برخوردار است. این پیچ‌ها در ماشین‌ آلات صنعتی، تجهیزات مکانیکی، سازه‌ های فلزی و حتی برخی کاربردهای خانگی مورد استفاده قرار می‌گیرند و در صورت نیاز همراه با مهره برای افزایش استحکام اتصال به کار می‌روند.

پیچ سرگرد

پیچ آلن سرگرد دارای سری گنبدی شکل است که نسبت به نوع استوانه‌ای ارتفاع کمتری دارد. این نوع پیچ برای کاربردهایی مناسب است که ظاهر اتصال اهمیت داشته یا نیاز به توزیع یکنواخت فشار روی سطح وجود دارد. پیچ‌های سرگرد معمولاً در سایزها و جنس‌های مختلف از جمله فولاد آلیاژی و فولاد ضدزنگ تولید می‌شوند.

پیچ بدون سر

این نوع پیچ کاملاً رزوه‌دار بوده و فاقد گل بیرونی است. در انتهای آن یک حفره شش‌ضلعی برای قرارگیری آچار آلن تعبیه شده است. پیچ آلن بدون سر معمولاً برای ثابت نگه داشتن قطعات روی محور، شفت یا قطعات داخلی ماشین‌آلات استفاده می‌شود و پس از نصب تقریباً هم‌سطح یا داخل قطعه قرار می‌گیرد.

پیچ سرخزینه

پیچ آلن سرخزینه دارای سری مخروطی شکل است که هنگام نصب داخل قطعه فرو می‌رود و سطح آن کاملاً هم‌سطح با قطعه قرار می‌گیرد. این ویژگی باعث می‌شود در کاربردهایی که سطح صاف اهمیت دارد، مانند قطعات ماشین‌کاری شده یا تجهیزات صنعتی دقیق، مورد استفاده قرار گیرد.

پیچ سر قارچی

پیچ آلن سر قارچی دارای سری پهن و منحنی است و معمولاً از فولاد سخت یا استیل تولید می‌شود. این نوع پیچ برای اتصال قطعات نازک مانند ورق‌های فلزی یا صفحات سبک مناسب است، زیرا سطح تماس بزرگ‌تری ایجاد می‌کند. پیچ‌های سر قارچی اغلب بر اساس استاندارد ISO 7380 تولید می‌شوند و در بسیاری از کاربردها جایگزین پیچ‌های دوسو و چهارسو می‌شوند.

کاربردهای پیچ آلن در صنایع

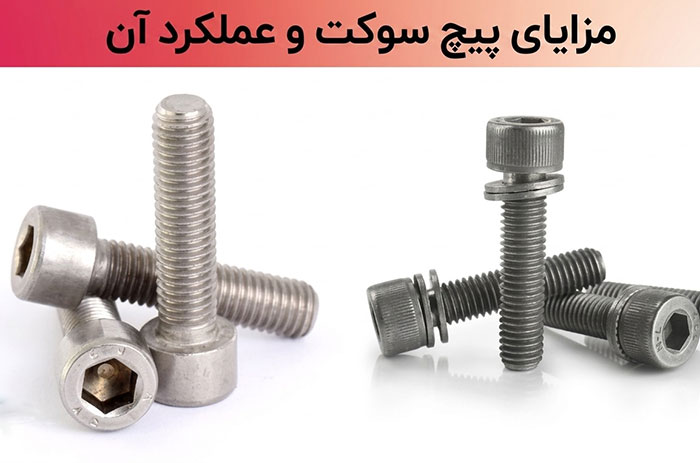

مزایای پیچ سوکت و عملکرد آن

مزایای پیچ سوکت سبب شده است این نوع اتصال در بسیاری از صنایع جایگزین پیچ‌های معمولی شود. مهم‌ ترین برتری آن، طراحی گل با حفره شش‌ ضلعی داخلی است که امکان باز و بسته کردن پیچ را با آچار آلن در فضاهای محدود فراهم می‌کند. این ویژگی بویژه در ماشین‌ آلات، تجهیزات صنعتی و قطعاتی که دسترسی جانبی ندارند، اهمیت زیادی دارد و فرآیند نصب را سریع‌تر و دقیق‌تر می‌سازد.

ساختار استوانه‌ای و مناسب پیچ آلن باعث می‌شود فضای کمتری اشغال شود و در عین حال اتصال مستحکم‌تری ایجاد گردد. به دلیل درگیری کامل آچار با گل پیچ، احتمال هرز شدن یا آسیب دیدن لبه‌ها کاهش یافته و امکان اعمال نیروی یکنواخت فراهم می‌شود. این موضوع به افزایش دوام اتصال و کاهش دفعات تعمیر کمک می‌کند.

از نظر اقتصادی نیز قیمت پیچ آلن در مقایسه با عملکرد و استحکام آن مقرون‌ بصرفه است. با هزینه‌ای مناسب می‌توان به اتصالی مقاوم و پایدار دست یافت. وزن نسبتاً کم، نیاز کمتر به سوراخکاری عمیق و قابلیت استفاده در سایزهای متنوع از دیگر مزایای این محصول به شمار می‌رود.

در بسیاری از کاربردها، به دلیل طراحی مهندسی و قدرت نگه‌ داری بالا، تعداد پیچ کمتری برای ایجاد اتصال کافی است. این امر علاوه بر کاهش هزینه، زمان مونتاژ را نیز کاهش می‌دهد. مجموعه این ویژگی‌ ها در تجهیزات اتصالات پایدار، پیچ آلن را به انتخابی استاندارد و قابل اعتماد در پروژه‌ های صنعتی و فنی تبدیل کرده است.

پیچ آلن: مهندسی دقیق در اتصالات فشرده

در دنیای اتصالات صنعتی، پیچ آلن جایگاهی ویژه دارد. طراحی منحصربفرد آن با حفره شش‌ ضلعی داخلی، امکان بهره‌ گیری از آچار آلن را در فضاهای کوچک ممکن ساخته است. این ویژگی، همراه با استحکام پیچ‌ها که اغلب از فولادهای آلیاژی با مقاومت بالا ساخته می‌شوند، آنها را به گزینه‌ ای ایده‌ آل برای کاربردهایی تبدیل کرده است که دقت، فضا و مقاومت حرف اول را می‌زنند.

Allen Bolt: Precision Engineering for Compact Connections

In the world of industrial fasteners, the Allen bolt holds a special place. Its unique design with an internal hexagonal socket enables the use of an Allen key in tight spaces. This feature, along with the strength of the bolts, which are often made from high-strength alloy steels, makes them an ideal option for applications where precision, space, and resistance are paramount

jcfasteners

تفاوت پیچ آلن با دیگر پیچ ها چیست

پیچ آلن و پیچ شش‌ گوش از رایج‌ترین اتصالات مکانیکی در صنایع مختلف هستند، اما در ساختار و شیوه استفاده تفاوت‌هایی دارند. مهم‌ترین تفاوت به طراحی گل پیچ مربوط می‌شود. در پیچ آلن، محل درگیری ابزار بصورت حفره شش‌ ضلعی در داخل گل قرار دارد و با آچار آلن باز و بسته می‌شود، در حالیکه پیچ شش‌ گوش دارای گل بیرونی است و برای نصب آن از آچار یا بکس استفاده می‌شود. این تفاوت باعث می‌شود پیچ آلن در فضاهای محدود یا نقاطی که دسترسی جانبی دشوار است، عملکرد بهتری داشته باشد.

از نظر ساختار، پیچ‌ های آلن اغلب از فولادهای مقاوم‌تر تولید می‌شوند و توان تحمل نیروی بیشتری دارند. همچنین طراحی استوانه‌ای گل در این نوع پیچ موجب توزیع مناسب فشار در محل اتصال می‌شود. در بسیاری از سازه‌ها استفاده از پیچ سوکت باعث کاهش تعداد سوراخ‌های مورد نیاز و ایجاد اتصال منظم‌تر می‌گردد. به همین دلیل در ماشین‌ آلات صنعتی، تجهیزات دقیق و مجموعه‌های مکانیکی فشرده کاربرد گسترده‌ای دارد.
