تست مکانیکی پیچ و مهره برای بررسی تناسب این قطعات با کاربرد مورد نظر انجام می‌شود. دوام و عملکرد اتصال به خواصی مانند استحکام کششی، استحکام تسلیم، سختی و ضربه پذیری وابسته است؛ ویژگی هایی که ظرفیت پیچ و مهره را در برابر نیرو و شرایط کاری مشخص می‌کنند.
در کارخانه های تولید پیچ و مهره، این خواص پس از ساخت و در مرحله کنترل کیفیت ارزیابی می‌شوند. انجام آزمون های مکانیکی به تولیدکننده امکان می‌دهد میزان استحکام، سختی و مقاومت قطعه در برابر خستگی را بررسی کند و نتایج را با الزامات استاندارد مربوطه بسنجد. به این ترتیب، مشخص می‌شود محصول تا چه اندازه با مشخصات موردنیاز کاربرد هماهنگ است.
نتایج تست مکانیکی پیچ و مهره معمولاً بعنوان بخشی از اطلاعات فنی محصول، در کنار کاتالوگ ارائه می‌شود. این داده ها به مصرف کننده کمک می‌کنند ویژگی های مکانیکی قطعه را هنگام انتخاب بررسی کند و تناسب آن را با نیاز اتصال بسنجد. ارزیابی خواص مکانیکی، بخشی مهم از کنترل کیفیت است و برای اطمینان از عملکرد مورد انتظار پیچ و مهره در محل استفاده اهمیت دارد.

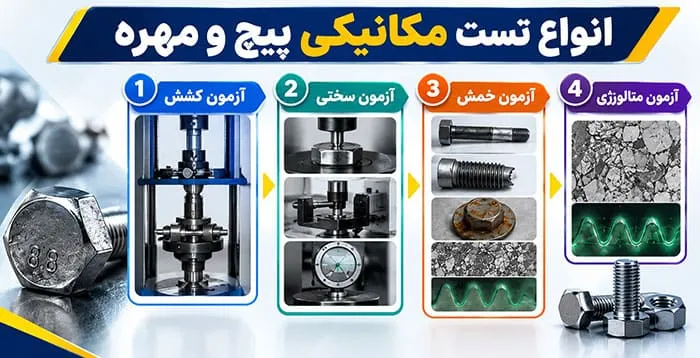

انواع تست مکانیکی پیچ و مهره
تست مکانیکی پیچ و مهره زیربنای اصلی تأیید کیفیت در صنایع تولیدی است. این فرآیند، مجموعه‌ای از آزمون های استاندارد است که برای اندازه گیری دقیق خواص فیزیکی و مقاومت قطعات انجام می‌شود. از آنجا که پیچ و مهره ها برای ایفای نقش در سازه ها، خطوط لوله و تجهیزات حساس طراحی می‌شوند، باید ویژگی هایی داشته باشند که در شرایط عملیاتی، بار وارده را بدون شکست یا تغییر شکل دائم تحمل کنند.
در کارخانه ها و کارگاه های تخصصی، بلافاصله پس از تولید، محصولات به واحد کنترل کیفیت منتقل می‌شوند تا با انجام تست های مکانیکی، شناسنامه‌ای از خواص محصول تهیه شود. این نتایج، داده های فنی ارزشمندی هستند که همراه با کاتالوگ محصول به مشتریان ارائه می‌شوند تا خریداران بتوانند بر اساس نیاز پروژه خود، مناسب ترین قطعه را انتخاب کنند.
ماهیت و ضرورت آزمون های مکانیکی
هدف اصلی از انجام تست مکانیکی پیچ و مهره، شناسایی رفتار ماده تحت بارهای مختلف است. استحکام کششی، استحکام تسلیم، چقرمگی، مقاومت به ضربه و سختی، از جمله شاخص‌های کلیدی هستند که کاربرد نهایی یک پیچ را تعیین می‌کنند. اطلاع دقیق از این پارامترها به مهندسان و پیمانکاران کمک می‌کند تا از بکارگیری پیچ های ضعیف در اتصالات حساس جلوگیری کرده و عمر مفید تجهیزات را تضمین کنند.
تست کشش پیچ و مهره
تست کشش یکی از بنیادی ترین روش ها برای استخراج اطلاعات فنی پیچ و مهره است. در این فرآیند، قطعه در دستگاه کشش قرار گرفته و تحت نیروی محوری با نرخ مشخصی قرار می‌گیرد. هدف از این آزمون، کشش پیچ تا نقطه شکست کامل است. دستگاه در حین عملیات، نموداری به نام «تنش-کرنش» ترسیم می‌کند که رفتار فولاد را در مراحل مختلف بارگذاری نشان می‌دهد. از این نمودار، داده‌های حیاتی زیر استخراج می‌شوند:
استحکام تسلیم: نقطه‌ای که پیچ از حالت الاستیک خارج شده و دچار تغییر شکل دائم می‌شود.
استحکام کششی نهایی: حداکثر نیرویی که پیچ می‌تواند پیش از وقوع شکست تحمل کند.
چقرمگی: توانایی ماده در جذب انرژی پیش از شکست.
این داده ها تعیین کننده حد مجاز فشار کاری بر روی اتصال هستند و رعایت آن‌ها برای جلوگیری از حوادث ناشی از بریدن پیچ ضروری است.
تست ضربه پیچ و مهره
تست ضربه پیچ و مهره برای اندازه گیری ظرفیت قطعه در برابر ضربه های ناگهانی طراحی شده است. پرکاربردترین روش در این زمینه، تست ضربه «چارپی» است. در این آزمون، پیچ در فک های دستگاه تثبیت شده و توسط یک آونگ با وزن و ارتفاع مشخص، مورد ضربه قرار می‌گیرد. اساس علمی این تست بر پایه انرژی ذخیره شده در آونگ است. ارتفاع آونگ پیش از رها شدن و ارتفاع آن پس از شکستن نمونه، میزان انرژی جذب شده توسط پیچ را مشخص می‌کند. اختلاف این دو ارتفاع به عنوان معیاری از چقرمگی و ضربه پذیری قطعه گزارش می‌شود. قطعاتی که چقرمگی بالایی دارند، انرژی بیشتری را جذب کرده و در برابر شکست پیچ در شرایط تنش ناگهانی، مقاوم‌تر هستند.
روش‌های استاندارد سختی سنجی پیچ و مهره
سختی، مقاومت ذاتی یک ماده در برابر تغییر شکل یا نفوذ جسم خارجی است. در تست‌های سختی سنجی، یک جسم فرورونده تحت فشار مشخص به سطح پیچ وارد می‌شود. عمق یا قطر ردِ باقیمانده از این فشار، عدد سختی را تعیین می‌کند. برای دستیابی به نتایج دقیق‌تر، از سه روش اصلی استفاده می‌شود:
روش راکول (Rockwell): این روش در ایالات متحده بسیار رایج است. در اینجا از جسم فرورونده مخروطی یا ساچمه‌ای استفاده می‌شود. روش راکول به دلیل تنوع در میزان نیروهای اعمالی، برای بازه گسترده‌ای از مواد و آلیاژها کاربرد دارد و محاسبات آن بر اساس عمق فرورفتگی انجام می‌شود.
روش برینل (Brinell): در این تست از یک ساچمه کروی ساخته شده از کاربید تنگستن استفاده می‌شود. این ساچمه بر سطح پیچ فشار وارد کرده و قطر اثر باقیمانده اندازه گیری می‌شود. عدد حاصل، سختی برینل است که معیاری از مقاومت سطحی قطعه در برابر تغییر شکل است.
روش ویکرز (Vickers): این روش از یک هرم الماسی به عنوان جسم فرورونده استفاده می‌کند. به دلیل ساختار دقیق الماس و دقت بالای این روش، تست ویکرز برای ارزیابی دقیق سختی، بویژه در سطوح حساس و کوچک پیچ و مهره، انتخاب می‌شود. قطر اثرِ هرمی شکل، مبنای محاسبه سختی ویکرز است.
انجام و تحلیل درست این تست ها، تضمین کننده کیفیت اتصالات پیچ و مهره در صنایع پیچیده است. هر یک از این آزمون‌ها، زوایای متفاوتی از رفتار پیچ را بررسی کرده و مجموع آن‌ها، تصویر کاملی از توانمندی های تست مکانیکی پیچ و مهره ارائه می‌دهند.
استانداردهای تست مکانیکی پیچ و مهره
استانداردهای تست مکانیکی پیچ و مهره به عنوان چارچوب‌های مرجع، تضمین کننده کیفیت و قابلیت اطمینان اتصالات در کاربردهای صنعتی هستند. این قوانین تدوین‌شده، پروتکل‌های دقیقی را برای ارزیابی خواص مکانیکی تعیین می‌کنند که شامل تست‌های کشش، سختی، خمش و خستگی است تا رفتار قطعه تحت بارگذاری مشخص شود.مهمترین استانداردهای پیچ و مهره
ISO (سازمان بین‌المللی استاندارد سازی): ارائه راهکارهای جامع جهانی برای سنجش رفتار مکانیکی اتصالات.
ASTM (انجمن آمریکایی آزمون و مواد): استانداردهای مرجع در صنایع آمریکای شمالی با تمرکز ویژه بر خواص مواد.
DIN (مؤسسه استاندارد آلمان): استانداردهای فنی آلمان که به دلیل دقت بالا، در صنایع مهندسی اروپا جایگاه کلیدی دارند.
نکته تخصصی اینجاست که این استانداردها تنها به نوع آزمون اکتفا نمی‌کنند؛ بلکه پارامترهای اجرایی را بصورت دقیق مدیریت می‌نمایند. این پارامترهای حیاتی شامل موارد زیر است:
انتخاب دقیق نمونه و هندسه ابعادی قطعه تحت تست.
کنترل شرایط محیطی آزمایش (دما و رطوبت).
تعیین سرعت بارگذاری (Rate of Loading) و پروتکل‌های اندازه‌گیری نیرو و تغییر شکل.
تعریف معیارهای پذیرش نهایی بر اساس الزامات مهندسی.
پایبندی به این دستورالعمل‌ها، انحرافات کیفی را به حداقل رسانده و عملکرد ایمن اتصال را تضمین می‌کند.
تست مکانیکی پیچ و مهره شامل مجموعه‌ای از آزمون‌های استاندارد مانند کشش، سختی‌سنجی و ضربه چارپی است که رفتارهایی نظیر استحکام تسلیم، مقاومت نهایی و چقرمگی را مشخص می‌کند. داده‌های حاصل از این آزمون‌ها در واحدهای کنترل کیفیت، مبنای اصلی اعتبارسنجی قطعه، تطابق با استانداردهای مهندسی و تضمین عملکرد ایمن اتصال تحت بارهای عملیاتی به شمار می‌روند.
Mechanical testing of bolts and nuts encompasses standardized evaluations such as tensile, hardness, and Charpy impact tests to determine yield strength, ultimate tensile capacity, and fracture toughness. In quality control workflows, the resulting data serves as the foundation for verifying product conformance to engineering standards and ensuring reliable, safe joint performance under operational loads.
عوامل مؤثر بر دقت تست های مکانیکی
نتایج حاصل از تست مکانیکی پیچ و مهره، بازتابی دقیق از متغیرهای فنی درگیر در فرآیند تولید و شرایط آزمایش هستند. برای دستیابی به داده‌های قابل استناد در کنترل کیفیت، درک عوامل زیر ضروری است:
| عوامل موثر | توضیحات تخصصی |
|---|---|
| خواص متالورژیکی ماده | ترکیب شیمیایی و ساختار میکروسکوپی فولاد، سنگ بنای مقاومت قطعه است که مستقیماً رفتار کششی و سختی را تعیین می‌کند. |
| فرآیندهای تولید و عملیات حرارتی | متد ساخت، سیکل‌های عملیات حرارتی و پوشش دهی سطحی، تغییرات ساختاری ایجاد کرده و مستقیماً بر استحکام نهایی و چقرمگی اثر می‌گذارند. |
| هندسه و ابعاد نمونه | نسبت طول به قطر و دقت ابعادی نمونه آزمایشی، توزیع تنش را تحت تأثیر قرار داده و می‌تواند منجر به تغییر در داده های نهایی شود. |
| نرخ بارگذاری | سرعت اعمال نیرو، بویژه در تست های خستگی و ضربه، رفتارهای دینامیکی و شکست را تغییر می‌دهد. |
| شرایط محیطی | متغیرهایی همچون دما، رطوبت و حضور عوامل خورنده، می‌توانند با تغییر خواص ماده یا ایجاد تمرکز تنش، نتایج را از واقعیت دور کنند. |
در نهایت، پایداری نتایج آزمون مستلزم کنترل دقیق این متغیرها طبق استانداردهای مرجع است تا قابلیت اطمینان اتصال در سرویس تضمین گردد.
تجهیزات کلیدی در آزمون های مکانیکی پیچ و مهره
دستگاه تست کشش یونیورسال
اعمال نیروی محوری افزاینده تا لحظه گسیختگی نهایی قطعه جهت اندازه گیری ظرفیت باربری و استحکام شکست.
دستگاه تست خمش
اعمال بار خمشی کنترل شده و ثبت دقیق میزان انحراف، تغییر شکل جانبی و انعطاف پذیری اتصال.
دستگاه تست برش
ایجاد تنش برشی مستقیم روی مقطع پیچ برای تعیین حداکثر نیروی مورد نیاز جهت گسیختگی برشی.
دستگاه های سختی سنجی
ارزیابی مقاومت به نفوذ و سایش سطح با متدهای استاندارد راکول، برینل و ویکرز.
دستگاه تست خستگی
اعمال سیکل های بارگذاری نوسانی و متناوب برای ثبت عمر خستگی و تعداد چرخه‌ها تا وقوع شکست.این تجهیزات امکان اعتبارسنجی کیفی قطعه پیش از ورود به چرخه عملیاتی را فراهم می‌سازند.
نتیجه گیری
شناخت خواص مکانیکی، کلید اصلی انتخاب بهینه پیچ و مهره در پروژه های مهندسی است. عملکرد هر اتصال تحت بارهای کششی یا تنش های دینامیکی، مستقیماً به استحکام کششی و استحکام تسلیم وابسته است؛ در حالی که برای قطعات درگیر با سایش، سختیِ ساختاری نقش محوری ایفا می‌کند. همچنین، مقاومت به ضربه تضمین کننده پایداری اتصال در شرایط ارتعاشی است. در واقع، تناسب دقیق این پارامترها با شرایط عملیاتی، عامل اصلی در تضمین یکپارچگی و ایمنی اتصالات است.
