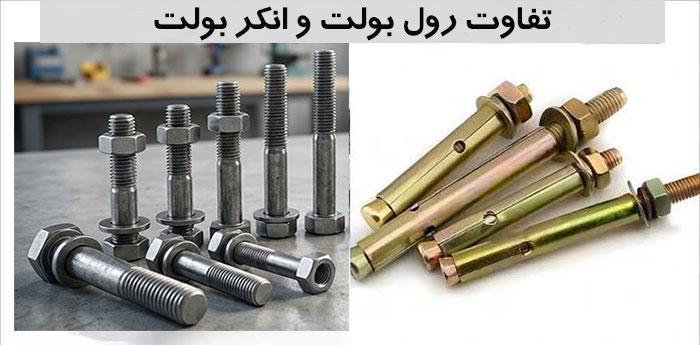

تفاوت رول بولت و انکر بولت در شیوه نصب و انتقال بار مشخص می شود. رول بولت پس از سوراخ کاری در بتن موجود نصب می گردد و با باز شدن غلاف یا مکانیزم انبساطی، گیر مکانیکی ایجاد می کند. انکر بولت معمولاً پیش از بتن ریزی یا با کاشت شیمیایی در جایگاه طراحی شده قرار می گیرد و برای اتصال صفحه ستون، تجهیزات و سازه های سنگین کاربرد دارد.در دنیای اتصالات صنعتی و ساختمانی، واژه هایی مثل انکر بولت و رول بولت زیاد شنیده میشوند. شاید فکر کنید هر دو یکی هستند، اما تفاوت های کلیدی دارند که دانستنشان موقع کار خیلی به کارتان میآید.
به طور کلی، هر وسیلهای که برای محکم کردن دو قطعه به هم در صنعت یا ساختمان استفاده شود، میتواند انکر باشد. انکر بولت ها معمولاً میله های فولادی رزوه شده ای هستند که مستقیماً در بتن قرار میگیرند. اینها را میتوان قبل از بتنریزی یا بعد از سفت شدن بتن نصب کرد و برای نگهداری سازههای سنگین عالی هستند.
و اما رول بولت؛ اینها کمی فرق دارند. رول بولتها از چند قطعه مکانیکی تشکیل شدهاند. وقتی مهره را سفت میکنید، این قطعات باز شده و به دیواره (چه بتنی، چه آجری یا سنگی) قفل میشوند. فکر کنید به یک رولپلاک فلزی که خیلی قویتر عمل میکند. این نوع اتصال برای نصب سریع و مطمئن در دیوارهای مختلف، بهخصوص وقتی بار نسبتاً زیادی باید تحمل شود، کاربرد دارد.
پس اگر بخواهیم خلاصه کنیم، انکر بولت بیشتر یک اتصال یکپارچه با بتن است، در حالی که رول بولت یک مکانیزم بازشونده برای گیر انداختن در دیوار است. انتخاب درست بین رول بولت و انکر بولت، بستگی به نوع سازه، میزان بار و جنس دیواری دارد که دارید با آن کار میکنید.
مقایسه فنی رول بولت و انکر بولت
| ویژگی ها | رول بولت | انکر بولت |
|---|---|---|
| زمان نصب | پس از بتن ریزی و سخت شدن بتن | قبل از بتن ریزی (به صورت دائمی) |
| نحوه عملکرد | با اعمال نیرو، قطعات داخلی منبسط شده و در بتن قفل میشوند. | با تزریق مواد شیمیایی، پیوند مولکولی قوی با بتن ایجاد میکند. |
| نوع اتصال | تحمل بار سبک تا متوسط | تحمل بار سنگین و بارهای دینامیکی |
| قابلیت باز شدن | در برخی مدلها امکان باز شدن و جدا شدن وجود دارد. | اتصال دائمی و غیر قابل جابجایی |
| نمونه کاربرد | نصب تجهیزات سبک، نرده، سازه های موقت | ستون های سازه ای، پایه های پل، ماشین آلات سنگین |
| ظرفیت باربری | متوسط | بالا، مناسب برای بارهای بحرانی |
| دوام و طول عمر | میان مدت، بسته به شرایط محیطی | بلندمدت و دائمی، در برابر عوامل محیطی مقاومتر |
| پیچیدگی اجرا | نصب نسبتاً آسان و سریع | نیازمند دقت در حفاری، تزریق و زمان گیرش |
تفاوت انکر بولت و رول بولت از نظر عملکرد
هر دو نوع رول بولت و انکر بولت برای ایجاد اتصالات محکم در اسکلت سازه ای به کار میروند، اما نحوه عملکرد و کاربردهایشان تفاوتهای اساسی دارد که انتخاب درست را ضروری میسازد.
ظرفیت تحمل بار و عمق نفوذ
نقطه تمایز اصلی، میزان باری است که هر کدام میتوانند تحمل کنند. برای سازههایی که بار کمتری دارند، انکرهای شیمیایی (که با چسب در بتن تثبیت میشوند) کافی هستند. اما وقتی صحبت از تحمل بارهای سنگین و سازهای به میان میآید، انکرهای مکانیکی (مانند رول بولتها) یا انکرهای شیمیایی با عمق کاشت بیشتر، انتخاب ارجح هستند. رول بولتها به دلیل شکل خاص خود (اغلب L شکل) و مکانیزم انبساطی، برای عمقهای نفوذ کمتر مناسب ترند، در حالی که انکرهای شیمیایی قابلیت کاشت در عمقهای بسیار بیشتر را دارند و پیوند قویتری با بتن برقرار میکنند.
شرایط محیطی و جنس مواد
علاوه بر بار، شرایط محیطی مانند رطوبت، دما و مواد شیمیایی نیز در انتخاب نوع اتصال تأثیرگذارند. جنس مواد بکار رفته در هر دو نوع بولت باید با شرایط اقلیمی منطقه سازگار باشد تا از خوردگی و افت استحکام جلوگیری شود. انکرهای شیمیایی، به خصوص انواع با کیفیت بالا، مقاومت بهتری در برابر شرایط خورنده از خود نشان میدهند.
ملاحظات نصب
رول بولت ها معمولاً نصب سریعتری دارند، زیرا پس از حفاری و قرار دادن در محل، با سفت کردن مهره منبسط و تثبیت میشوند. در مقابل، انکرهای شیمیایی نیازمند دقت بیشتری در حفاری، تمیز کردن سوراخ و تزریق چسب مخصوص هستند و باید زمان کافی برای گیرش چسب در نظر گرفته شود. این تفاوت ها، رول بولت را برای پروژه هایی با زمان محدود و انکر بولت شیمیایی را برای اتصالات دائمی و پرمقاومت مناسب تر میسازد.

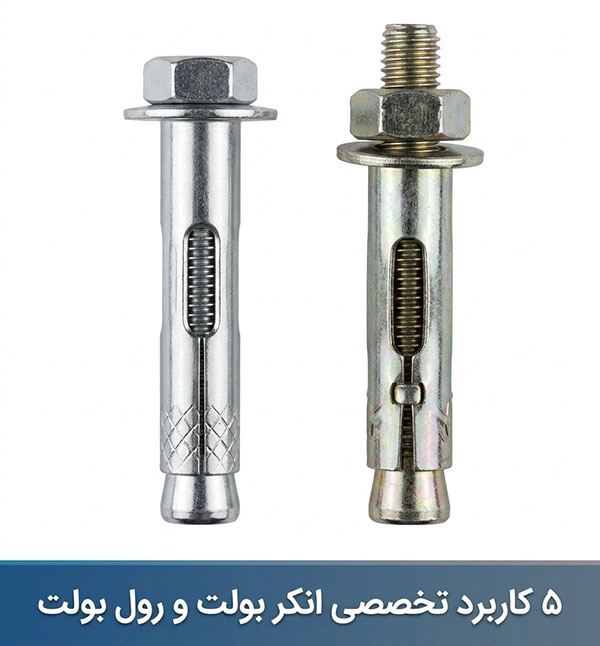

5 کاربرد تخصصی انکر بولت و رول بولت
اتصالات مستحکم، ستون فقرات هر سازه ایمن و بادوامی هستند. در این میان، انکر بولت و رول بولت به عنوان ابزارهایی حیاتی، نقش کلیدی در اتصال اجزای سازهای و تجهیزات به سطوح مختلف ایفا میکنند. انتخاب صحیح این اتصالات، نه تنها به استحکام کلی پروژه کمک میکند، بلکه ایمنی و طول عمر آن را نیز تضمین مینماید. در ادامه به پنج کاربرد تخصصی و مهم این اتصالات در تجهیزات اتصال پایدار میپردازیم:
ساختمان سازی و سازه ها
در صنعت ساختمان سازی، این اتصالات نقشی بنیادین دارند. از اتصال ستونهای اصلی به فونداسیون بتنی گرفته تا نصب بالکنها، پلهها و دیوارهای جداکننده، انکر بولت ها و رول بولت ها اطمینان حاصل میکنند که تمامی اجزا به طور ایمن به سازه اصلی متصل شده و قادر به تحمل بارهای عمودی و افقی وارده باشند. این امر پایداری و دوام کلی بنا را به طور چشمگیری افزایش میدهد.
نصب تجهیزات سنگین صنعتی
در صنایع حیاتی مانند نفت و گاز، نیروگاه ها، پتروشیمی و کارخانجات تولیدی، اتصال ایمن و مستحکم ماشین آلات و تجهیزات سنگین به زمین یا سازه های بتنی امری ضروری است. انکر بولتهای ویژه با مقاومت بالا، این اطمینان را میدهند که لرزشها، ارتعاشات و نیروهای دینامیک ناشی از عملکرد این تجهیزات، باعث جابجایی یا آسیب به اتصالات نشود.
مهندسی پل سازی و سازه های عمرانی
در پروژه های عظیم عمرانی مانند ساخت پل ها، اتصالات فلزی به سازه های بتنی نقش حیاتی دارند. رول بولت و انکر بولت امکان اتصال ایمن قطعات فلزی عرشه پل، پایهها و سازه های نگهدارنده را به اجزای بتنی فراهم میکنند. این اتصالات باید توانایی مقاومت در برابر نیروهای بسیار زیاد، از جمله بارهای ترافیکی، باد و ارتعاشات را داشته باشند.
زیرساخت های شهری و تأسیسات
نصب تابلوهای بزرگ تبلیغاتی، برجهای روشنایی، دکلهای مخابراتی، و تجهیزات شهری مشابه، نیازمند اتصالات مطمئن به زمین یا سازههای موجود است. انکر بولتها و رول بولتها، با فراهم کردن یک نقطه اتصال قوی، تضمین میکنند که این تأسیسات در برابر باد، لرزش و سایر عوامل محیطی مقاومت کرده و ایمنی عمومی را حفظ کنند.
سیستم های ایمنی و حفاظتی
در کاربردهایی که ایمنی اولویت بالایی دارد، مانند نصب گاردریل ها و حفاظها برای جلوگیری از سقوط، سیستم های مهار بار، و تجهیزات امنیتی، اتصالات باید حداکثر استحکام و اطمینان را فراهم کنند. انکر بولتها و رول بولتهای با کیفیت، اطمینان از عملکرد صحیح این سیستمها را در شرایط بحرانی تضمین میکنند.
رول بولت نوعی اتصال مکانیکی است که پس از سوراخ کاری بتن نصب می شود و با باز شدن غلاف یا اجزای انبساطی، نیروی مهاری ایجاد می کند. این محصول برای نصب صفحه های فلزی، تجهیزات و سازه های سبک تا سنگین مناسب است.
انکر بولت عنوانی عمومی برای انواع مهارکننده های سازه ای است و می تواند به صورت پیش کاشته، مکانیکی یا شیمیایی اجرا شود. انکر بولت های شیمیایی با استفاده از چسب مخصوص، اتصال عمیق تری در بتن ایجاد می کنند و برای بارهای کششی و لرزه ای، در صورت طراحی و اجرای صحیح، عملکرد مناسبی دارند.
A rawl bolt is a mechanical fastener installed after drilling a hole in concrete. Its anchoring capacity is created by the expansion of a sleeve or internal mechanism inside the drilled hole. It is commonly used to fix steel plates, equipment and structural components.
An anchor bolt is a general term for different types of anchoring systems, including cast-in, mechanical and chemical anchors. Chemical anchor bolts use a special adhesive to bond the threaded rod to the concrete and can provide reliable resistance against tensile and seismic loads when properly designed and installed.
مزایا و معایب انکر بولت
مزایا
استحکام و پایداری بالا: به دلیل طراحی خاص، اتصالات بسیار محکم و پایداری را فراهم میکنند.
قابلیت نصب بر سطوح متنوع: امکان نصب بر روی بتن، سنگ، آجر و فلزات را دارند.
دوام و مقاومت طولانیمدت: اغلب از مواد با استحکام بالا مانند فولاد یا استنلس استیل ساخته میشوند.
نصب نسبتاً آسان: فرآیند نصب معمولاً پیچیدگی زیادی ندارد و با ابزارهای رایج قابل انجام است.
تحمل بار موثر: قادر به تحمل بارهای استاتیکی و دینامیکی با اثر بسیار کم بر ساختار هستند.
معایب
نیاز به حفاری: نصب این اتصالات نیازمند حفر سوراخ در سطح مصالح است که میتواند زمانبر و دشوار باشد.
کاهش مقاومت در طول زمان: ممکن است به دلیل شرایط محیطی، اتصال در طول زمان تضعیف شود.
هزینه نصب: گاهی اوقات، بویژه با نیاز به تجهیزات خاص، هزینه نصب میتواند قابل توجه باشد.
محدودیت در برخی کاربردها: در برخی مواقع به دلیل محدودیت فضا یا ماهیت پروژه، ممکن است گزینهی ایدهآلی نباشند.
مزایا و معایب رول بولت
مزایا
ایجاد استحکام بالا: با استفاده از فشار مکانیکی در داخل سوراخ، اتصالات بسیار محکم و با استحکام بالایی ایجاد میکنند.
فرآیند نصب ساده: معمولاً نیازی به ابزار خاص برای نصب ندارند و فرآیند نسبتاً سادهای دارند.
تحمل بارهای دینامیکی: قادر به تحمل بارهای دینامیکی به خوبی بوده و از تغییر مکان و جابجایی جلوگیری میکنند.
قابلیت انطباق با سطوح: برای استفاده در شرایطی که سطح مصالح ناهموار است، مناسب هستند.
معایب
محدودیت در نوع مصالح: برای استفاده در سطوحی با مشخصات خاص (مانند سنگ یا فلزات مناسب) کاربرد دارند و در موارد دیگر ممکن است مناسب نباشند.
نیاز احتمالی به تجهیزات کمکی: در برخی موارد برای ایجاد فشار مکانیکی مورد نیاز، به دستگاههای کمکی نیاز است.
کاهش تدریجی استحکام: مانند سایر اتصالات مکانیکی، ممکن است در طول زمان دوام و استحکام اولیه خود را از دست بدهند.
هزینه نسبی بالاتر: هزینه نصب و استفاده در مقایسه با برخی روشهای دیگر ممکن است بالاتر باشد، بویژه با نیاز به تجهیزات خاص.

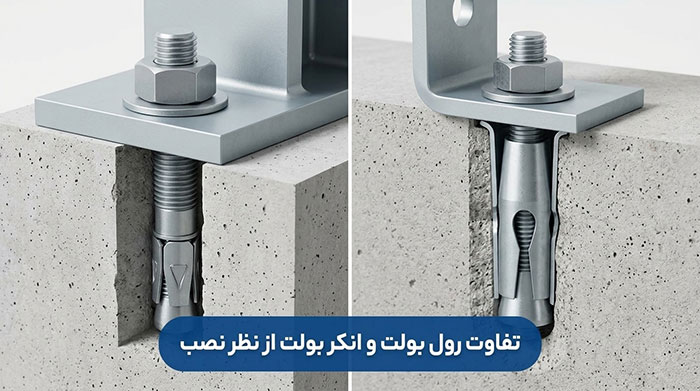

تفاوت رول بولت و انکر بولت از نظر نصب
اتصالات فلزی به بتن، چه از نوع رول بولت و انکر بولت یا استاد بولت برای کاربردهای ساختمانی و صنعتی حیاتی هستند، اما روش نصب آنها تفاوتهای اساسی دارد. انکرهای قلابدار (مانند L و J)، اغلب پیش از بتنریزی در محل قرار میگیرند تا بخش زیرین آنها در بتن مدفون شود؛ این بدان معناست که موقعیت و عمق اتصال باید از پیش تعیین گردد. البته برخی اتصالات مکانیکی و شیمیایی نیز پس از اجرای بتن نصب میشوند.
در مقابل، رول بولتها به عنوان اتصالات مکانیکی پس اجرا عمل میکنند. پس از گیرش بتن و رسیدن به مقاومت لازم، سوراخی ایجاد شده و رول بولت در آن قرار میگیرد. با سفت کردن مهره، مکانیزم انبساطی فعال شده و اتصالی مستحکم به بتن را فراهم میآورد. معمولاً، اتصالات مدفون برای اجزای سازهای سنگین مانند صفحه ستونها به کار میروند، در حالی که اتصالات مکانیکی انبساطی برای نصب اجزای سبکتر مانند نردهها یا تجهیزات روی بتن موجود مناسبترند.
