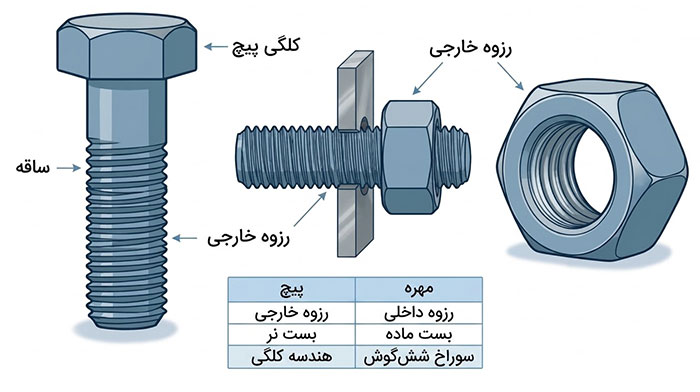

رزوه پیچ و مهره یکی از عناصر تعیین‌ کننده در کیفیت، استحکام و عملکرد اتصالات مکانیکی است. این ساختار از شیارها و برجستگی‌ های منظم تشکیل می‌شود که در پیچ بصورت رزوه نر و درون مهره به شکل رزوه مادگی قرار دارد. هنگام چرخش پیچ، هندسه رزوه حرکت دورانی را به جابجایی خطی تبدیل می‌کند و با ایجاد درگیری میان سطوح، قطعات را با نیروی مشخص به یکدیگر متصل نگه می‌دارد.

انتخاب نوع رزوه تنها به ابعاد پیچ محدود نمی‌شود؛ عواملی مانند گام، زاویه دندانه، قطر اسمی، شکل پروفیل، جنس قطعه و شرایط بهره‌ برداری نیز در انتخاب آن مؤثر هستند. در تجهیزات صنعتی، استفاده از رزوه نامتناسب می‌تواند موجب افزایش اصطکاک، هرزشدگی، کاهش ظرفیت باربری یا بازشدن اتصال در اثر ارتعاش شود.

کیفیت ساخت نیز اهمیت زیادی دارد. ماشین‌ کاری دقیق، کنترل ابعادی و رعایت تلرانس‌ های مناسب باعث می‌شود پیچ و مهره بدون گیرکردن یا لقی غیرمجاز درگیر شوند. همچنین محافظت در برابر رطوبت، مواد شیمیایی و سایش، از خوردگی رزوه پیچ و مهره جلوگیری کرده و دوام اتصال را افزایش می‌دهد.

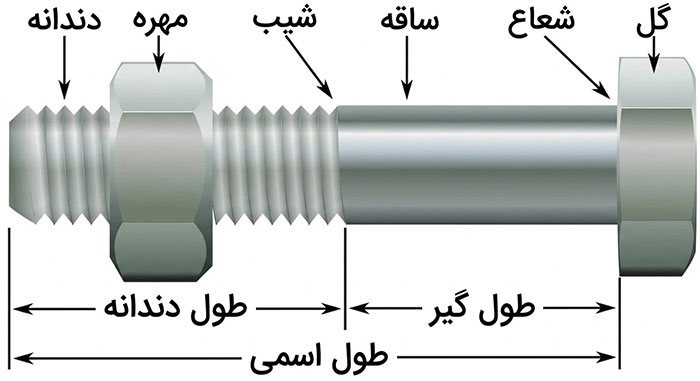

انواع رزوه پیچ و مهره و مشخصات آنها

رزوه پیچ و مهره از نظر شکل هندسی و نحوه انتقال نیرو، ساختارهای متفاوتی دارند و انتخاب هر نوع باید متناسب با عملکرد مورد انتظار از اتصال یا مکانیزم حرکتی انجام شود. چهار نمونه مهم شامل رزوه مربعی، ذوزنقه‌ ای، مثلثی و اره‌ ای هستند که هرکدام ویژگی فنی متفاوتی دارند.

رزوه پیچ و مهره یکی از مهم‌ترین عوامل در عملکرد، استحکام و پایداری اتصالات مکانیکی است. نوع پروفیل، گام، قطر، زاویه دنده و استاندارد رزوه باید متناسب با کاربرد انتخاب شود تا درگیری دقیق بین پیچ و مهره ایجاد شود. استفاده از رزوه استاندارد و سالم، علاوه بر بهبود انتقال نیرو، از آسیب دنده‌ها و شل‌ شدن اتصال جلوگیری می‌کند.

Bolt and Nut Threads are critical components in mechanical fastening systems. Thread profile, pitch, diameter, thread angle, and applicable standard directly affect fastening strength and performance. Proper thread selection ensures accurate engagement between bolts and nuts, improves load distribution, and helps prevent thread damage, loosening, and premature failure.

Bolt and nut thread

روش‌ های اندازه‌ گیری رزوه پیچ و مهره

تشخیص دقیق نوع و استاندارد رزوه پیچ و مهره، تنها با بررسی ظاهری پیچ و مهره امکان‌ پذیر نیست و باید چند مشخصه هندسی بصورت هم‌زمان بررسی شود. مهمترین معیارهای شناسایی عبارت‌اند از:

بررسی زاویه رزوه

زاویه دنده یکی از شاخص‌ های مهم برای تفکیک استانداردهای مختلف است.
در رزوه‌ های BSP زاویه دنده معمولاً 55 درجه است.
استانداردهای NPT، ISO M و UNF دارای زاویه دنده 60 درجه هستند.
برای اندازه‌ گیری دقیق می‌توان از زاویه‌ سنج یا تجهیزات اندازه‌ گیری تخصصی استفاده کرد.
در صورت نبود ابزار مناسب، اطلاعات دیتاشیت یا مشخصات فنی سازنده می‌تواند مرجع شناسایی باشد.

اندازه‌ گیری گام رزوه

گام، فاصله بین دو نقطه متناظر از دو دنده مجاور است.
در رزوه‌ های متریک M، گام بر اساس میلیمتر بیان می‌شود.
در رزوه‌ های اینچی مانند NPT و UNF، تعداد دنده‌ ها در هر اینچ معیار اندازه‌ گیری است.
گیج گام رزوه، کولیس و در برخی موارد میکرومتر برای تعیین این مشخصه کاربرد دارند.
مقدار بدست‌ آمده باید با جداول استاندارد تطبیق داده شود.

اندازه‌ گیری قطر رزوه

قطر خارجی و داخلی، اطلاعات مهمی برای شناسایی دقیق رزوه پیچ و مهره فراهم می‌کنند.
در سیستم متریک، اندازه‌ها بر حسب میلیمتر و در سیستم اینچی بر اساس اینچ تعیین می‌شوند.
کولیس دیجیتال یا گیج‌ های تخصصی برای کنترل ابعاد مورد استفاده قرار می‌گیرند.
مقایسه قطر اندازه‌ گیری‌ شده با جداول استاندارد، احتمال انتخاب اشتباه را کاهش می‌دهد.

تشخیص مخروطی یا موازی بودن

بررسی تغییر قطر در طول رزوه پیچ و مهره، یکی دیگر از روش‌ های تفکیک استانداردها است.
NPT و BSPT در گروه رزوه‌ های مخروطی قرار می‌گیرند.
در مقابل، رزوه M و BSPP ساختار موازی دارند.
کاهش تدریجی قطر رزوه در امتداد طول آن، نشانه مخروطی بودن ساختار است.

بررسی علائم شناسایی

برخی کیفیت پیچ و مهره‌ ها دارای نشانه‌ های حک‌ شده برای شناسایی نوع رزوه هستند.
علامت M معمولاً به رزوه متریک و NPT به استاندارد مربوط به رزوه‌ های آمریکایی اشاره دارد.
این علائم ممکن است روی سر پیچ یا بدنه مهره درج شوند.
با این حال، برای شناسایی مطمئن، بهتر است علامت درج‌ شده همراه با زاویه، گام، قطر و شکل رزوه بررسی شود.

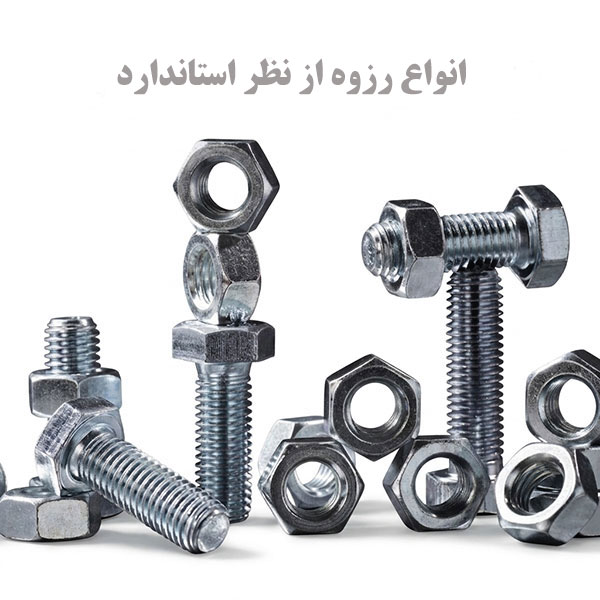

انواع رزوه از نظر استاندارد

استاندارد رزوه، مشخص‌ کننده ویژگی‌ هایی مانند ابعاد، هندسه دنده، گام و نحوه درگیری پیچ و مهره است. رعایت این استانداردها باعث می‌شود قطعات تولید شده در تجهیزات و صنایع مختلف، سازگاری و عملکرد قابل پیش‌بینی داشته باشند. مهم‌ترین رزوه پیچ و مهره در این زمینه عبارت‌اند از:

رزوه متریک

رزوه متریک بر پایه واحد میلیمتر تعریف می‌شود و یکی از پرکاربردترین رزوه پیچ و مهره در صنایع مختلف است.

پروفیل آن مثلثی بوده و زاویه دنده معمولاً 60 درجه است.
تنوع قطر و گام، امکان استفاده از این سیستم را در کاربردهای صنعتی و عمومی فراهم کرده است.
مشخصات هندسی پروفیل رزوه متریک در استاندارد ISO 68 تعریف می‌شود.

رزوه اینچی UN

سیستم NPT -UNF-UNC بر مبنای واحد اینچ طراحی شده و در کشورهایی مانند آمریکا و کانادا کاربرد گسترده‌ای دارد.
زاویه دنده این رزوه 60 درجه است.

خانواده UN شامل چند دسته اصلی است:
UNC: رزوه با گام درشت که برای کاربردهای عمومی مورد استفاده قرار می‌گیرد.
UNF: رزوه با گام ریز که برای کاربردهایی با نیاز به دقت بیشتر کاربرد دارد.
UNEF: رزوه با گام بسیار ریز که در شرایطی که ظرافت بیشتر رزوه مورد نیاز است استفاده می‌شود.

رزوه گاز BSP

BSP یا British Standard Pipe برای اتصالات لوله و سامانه‌های انتقال سیالات و گازها طراحی شده است.
زاویه دنده این سیستم 55 درجه است.

این رزوه در دو ساختار موازی و مخروطی تولید می‌شود.
کاربرد آن در تأسیسات لوله‌ کشی خانگی و صنعتی گسترده است.
هندسه مناسب رزوه و استفاده صحیح از نوع متناسب با اتصال، نقش مهمی در ایجاد آب‌ بندی مناسب و جلوگیری از نشت سیالات دارد.

ترمیم رزوه پیچ و مهره زمانی اهمیت پیدا می‌کند که شیارهای داخلی یا خارجی پیچ در اثر خوردگی، فشار مکانیکی یا استفاده نامناسب دچار آسیب شده باشند. اجرای این فرآیند نیازمند شناسایی دقیق رزوه و انتخاب ابزار متناسب با مشخصات آن است.

جمع بندی

شناخت رزوه برای انتخاب صحیح پیچ و مهره و تولید قطعات استاندارد اهمیت زیادی دارد. نوع، قطر، گام و ساختار رزوه مستقیماً بر نحوه درگیری، استحکام و عملکرد اتصال تأثیر می‌گذارد. از آنجا که پیچ و مهره‌ ها با مشخصات رزوه و ابعاد متنوع تولید می‌شوند، انتخاب هر مدل باید بر اساس شرایط کاری و نیاز فنی انجام شود. آگاهی از این ویژگی‌ ها، خطای انتخاب و مشکلات اتصال را کاهش میدهد.
