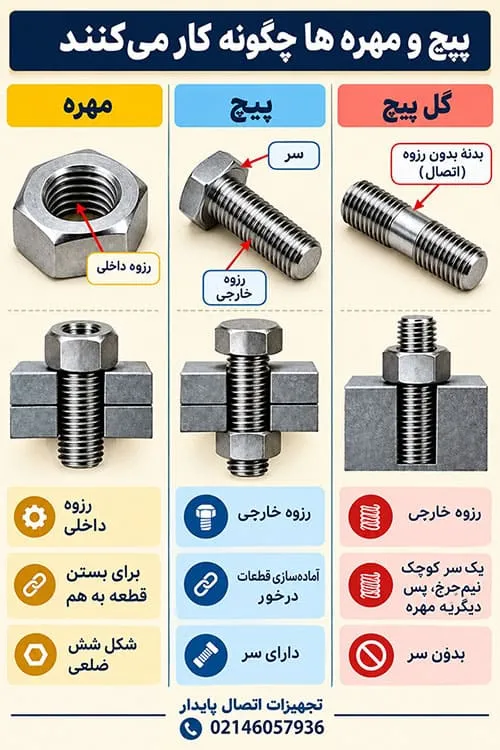

نحوه کار پیچ و مهره بر پایه ایجاد یک اتصال محکم میان دو یا چند قطعه است؛ اتصالی که باید حرکت آنها نسبت به یکدیگر را تا حد امکان کنترل کند. زمانی که پیچ از میان قطعات عبور می‌کند و مهره روی رزوه های آن بسته میشود، با سفت شدن اتصال، نیروی گیرایی میان قطعات شکل می‌گیرد و اجزا در موقعیت خود ثابت می‌مانند.
پیچ معمولاً از دو بخش اصلی، یعنی گل و بدنه تشکیل میشود. گل پیچ برای درگیر شدن با ابزارهایی مانند آچار طراحی شده و بدنه نیز ممکن است بصورت تمام رزوه یا ترکیبی از قسمت رزوه دار و بدون رزوه ساخته شود. بخش بدون رزوه، در برخی کاربردها بعنوان طول گیرایی شناخته میشود. رزوه های خارجی بدنه امکان درگیری پیچ با رزوه های داخلی مهره را فراهم می‌کنند.
مهره نیز دارای رزوه داخلی است و شکل بیرونی آن به گونه‌ای طراحی میشود که ابزار بتواند آن را بچرخاند. در بسیاری از موارد، شکل شش‌گوش برای پیچ و مهره استفاده میشود، زیرا امکان اعمال نیروی مناسب هنگام بستن اتصال را فراهم می‌کند.در یک اتصال پیچ و مهره ای، بدنه پیچ حرکت جانبی قطعات را محدود می‌کند، در حالی که گل پیچ و مهره مانع جدا شدن آنها از یکدیگر می‌شوند. همچنین نیروی گیرایی ایجاد شده در اثر سفت کردن صحیح اتصال، از چرخش قطعات نسبت به یکدیگر جلوگیری می‌کند.
مراحل نصب پیچ و مهره
نصب پیچ و مهره در ظاهر فرآیندی ساده است، اما کیفیت نهایی اتصال به نحوه سفت کردن آن وابستگی زیادی دارد. این فرایند معمولاً در دو مرحله انجام میشود. ابتدا مهره براحتی روی رزوه پیچ حرکت می‌کند و تا جایی پیش می‌رود که گل پیچ و مهره با سطوح قطعات درگیر شونده تماس پیدا کنند. در این مرحله، هنوز فشار قابل توجهی به اتصال وارد نشده است.
مرحله دوم با افزایش مقاومت در برابر چرخش آغاز میشود. با اعمال گشتاور بیشتر، پیچ تحت کشش قرار می‌گیرد و اندکی افزایش طول پیدا می‌کند. این کشش، نیرویی را در اتصال ایجاد می‌کند که به آن نیروی پیش بار گفته میشود. پیش‌بار مناسب باعث ایجاد نیروی گیرایی کافی شده و قطعات را محکم در کنار یکدیگر نگه می‌دارد.
تنظیم صحیح این نیرو هنگام نصب اهمیت زیادی دارد. اگر پیش بار کمتر از مقدار مورد نیاز باشد، امکان حرکت قطعات یا شل شدن مهره وجود دارد. در مقابل، پیش‌بار بیش از اندازه می‌تواند به رزوه‌های پیچ آسیب بزند و موجب هرز شدن یا خرابی اتصال شود. بنابراین، اعمال گشتاور مناسب یکی از عوامل اصلی در ایجاد یک اتصال مطمئن و پایدار است.
استانداردهای رزوه پیچ و مهره
رزوه، بخش تعیین کننده در عملکرد اتصال پیچ و مهره است. این ساختار مارپیچی با درگیر شدن رزوه پیچ و مهره، امکان ایجاد اتصال مکانیکی مناسب را فراهم می‌کند. شکل و ابعاد رزوه مستقیماً بر نحوه درگیری قطعات و ویژگی‌های اتصال اثر دارد؛ به همین دلیل، شناخت اجزای آن برای انتخاب صحیح پیچ و مهره اهمیت دارد.
اجزای اصلی و اصطلاحات رزوه
| اجزای اصلی | توضیحات تخصصی |
|---|---|
| قله رزوه | بالاترین قسمت برآمدگی مارپیچی که در امتداد محور پیچ یا سطح داخلی مهره قرار دارد. |
| ریشه رزوه | پایین ترین بخش شیار میان دو قله متوالی که عمق ساختار رزوه را مشخص می‌کند. |
| پهلو یا دیواره رزوه | سطح جانبی رزوه که قله را به ریشه متصل می‌کند و درگیری میان رزوه‌های مقابل را شکل می‌دهد. |
| زاویه رزوه | زاویه تشکیل شده در ساختار V شکل میان دو قله متوالی که هندسه مقطع رزوه را مشخص می‌کند. |
| زاویه مارپیچ | زاویه مسیر مارپیچی رزوه نسبت به محور طولی بدنه پیچ. |
| گام رزوه | فاصله محوری میان نقاط متناظر دو رزوه مجاور؛ این مشخصه، میزان تراکم رزوه‌ها را نشان می‌دهد. |
| قطر بزرگ | بیشترین قطر رزوه خارجی پیچ یا بیشترین فاصله متناظر با ریشه‌های رزوه داخلی مهره. |
| قطر کوچک | کمترین قطر رزوه خارجی پیچ یا فاصله متناظر با قله‌های رزوه داخلی مهره. |
شناخت این مشخصات، مبنای بررسی هندسه رزوه و انتخاب پیچ و مهره متناسب با نوع اتصال است.

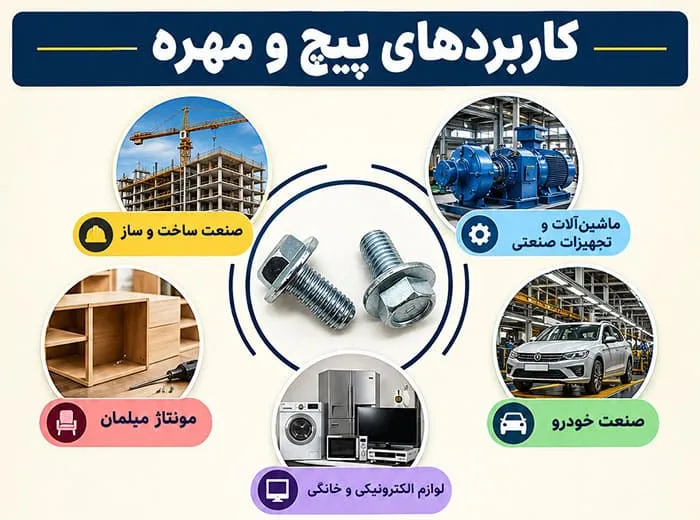

کاربردهای پیچ و مهره
پیچ و مهره از پرکاربردترین اتصالات مکانیکی هستند که برای ایجاد اتصال مطمئن میان قطعات و سازه های مختلف مورد استفاده قرار می‌گیرند. استحکام اتصال، قابلیت اطمینان و امکان باز و بسته کردن قطعات باعث شده است این تجهیزات در حوزه های متنوع صنعتی و ساختمانی جایگاه مهمی داشته باشند. مهم‌ترین کاربردهای پیچ و مهره عبارتند از:
صنعت ساخت و ساز
در پروژه های ساختمانی و سازه های فلزی، پیچ و مهره ساختمانی برای اتصال اجزای مختلف اسکلت‌های فولادی، پل‌ها و سازه های بزرگ به کار می‌رود. این اتصالات امکان ایجاد اتصال مستحکم میان قطعات را فراهم کرده و برای سازه هایی که تحت بار و تنش محیطی قرار دارند، کاربرد گسترده‌ای دارند.
ماشین آلات و تجهیزات صنعتی
در ساخت و مونتاژ ماشین آلات، قطعات متعددی باید به شکل دقیق و ایمن در کنار یکدیگر قرار گیرند. پیچ و مهره برای اتصال اجزای موتور، ماشین آلات صنعتی و تجهیزات مختلف استفاده میشود و موجب ثابت ماندن قطعات در زمان کارکرد و اعمال فشار میشود.
مونتاژ مبلمان
در بسیاری از مبلمان های قابل مونتاژ، به‌ویژه مدل‌های تخت و محصولات DIY، پیچ و مهره برای اتصال قطعات به کار می‌رود. قابلیت باز کردن این اتصالات نیز امکان جداسازی و مونتاژ مجدد اجزای مبلمان را فراهم می‌کند.
صنعت خودرو
پیچ و مهره در بخش‌های مختلف خودرو، از اتصال موتور و شاسی تا تثبیت پنل‌های بدنه، کاربرد دارد. انتخاب و استفاده صحیح از این اتصالات در مونتاژ و نگهداری خودرو اهمیت زیادی دارد.
لوازم الکترونیکی و خانگی
در تجهیزات الکترونیکی و لوازم خانگی، انواع کوچک پیچ و مهره برای تثبیت قطعات داخلی، پنل‌ها و اجزای مختلف مورد استفاده قرار می‌گیرند. ابعاد مناسب و دقت اتصال، استفاده از آنها را در مجموعه های ظریف امکان پذیر می‌کند.
پیچ و مهره با استفاده از درگیری رزوه‌ها نیروی چرخشی را به نیروی محوری تبدیل می‌کنند. هنگام سفت کردن پیچ، رزوه‌ها باعث ایجاد نیروی کششی در پیچ و نیروی فشاری بین قطعات متصل‌شده می‌شوند. این پیش بار، قطعات را به یکدیگر فشرده نگه می‌دارد و از جابه‌جایی آنها در شرایط کاری جلوگیری می‌کند. عملکرد صحیح اتصال به عواملی مانند گشتاور بستن، اصطکاک رزوه، طراحی اتصال و انتخاب صحیح پیچ و مهره وابسته است.
Bolts and nuts operate through the mechanical engagement of their threads, converting rotational torque into axial clamping force. As the bolt is tightened, the threaded interface generates tension in the bolt while compressing the connected components. This preload keeps the parts firmly clamped together and helps prevent unwanted movement during service. The reliability of a bolted joint depends on factors such as tightening torque, thread friction, joint design, and the proper selection of bolt and nut grades.

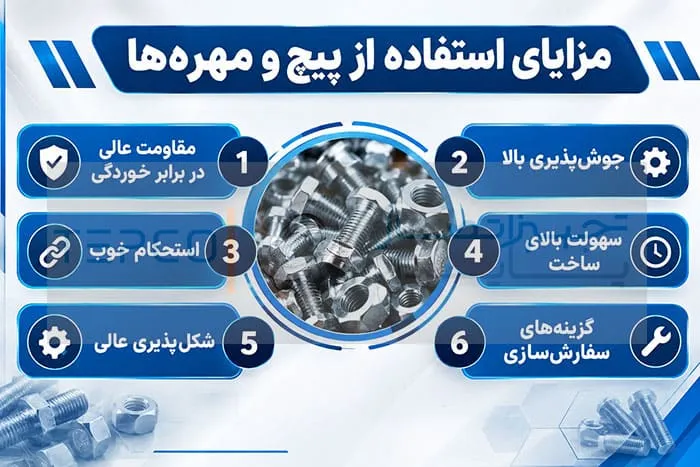

مزایای استفاده از پیچ و مهره
ایجاد اتصال مطمئن
رزوه‌های هماهنگ پیچ و مهره امکان ایجاد اتصالی محکم و پایدار را فراهم می‌کنند. یکی از ویژگی‌های مهم این نوع اتصال، قابلیت تنظیم، باز کردن و اصلاح آن در زمان مورد نیاز است.
تنوع برای کاربردهای مختلف
پیچ و مهره در ابعاد، جنس‌ها و ساختارهای رزوه متفاوت تولید می‌شوند. این تنوع باعث میشود بتوان از نوع مناسب اتصال برای نیازها و شرایط مختلف استفاده کرد و انتخاب دقیق‌تری متناسب با پروژه داشت.
امکان استفاده مجدد
یکی از مزیت‌های مهم اتصالات پیچی، قابلیت باز و بسته شدن آنها است. برخلاف اتصال‌های دائمی مانند جوشکاری، قطعات متصل شده با پیچ و مهره را می‌توان در زمان تعمیر، نگهداری یا تغییر ساختار باز کرد و در صورت مناسب بودن شرایط، دوباره مورد استفاده قرار داد.
استحکام و مقاومت
اتصال ایجادشده توسط پیچ و مهره می‌تواند در برابر فشار و تنش مقاومت مناسبی داشته باشد. به همین دلیل، این اتصالات در ساخت ساختمان ها، پل ها، ماشین‌آلات و سازه های مختلف مورد استفاده قرار می‌گیرند.
قابلیت جداسازی
یکی از ویژگی‌های مهم اتصالات پیچی، امکان باز کردن و بستن مجدد آنها است. برخلاف اتصال جوشی که جداسازی آن به برش یا ذوب فلز نیاز دارد، پیچ و مهره با استفاده از ابزارهای مناسب به‌سادگی جدا می‌شوند. این ویژگی تعمیر، نگهداری و تغییر قطعات را آسان‌تر می‌کند.
تنوع در ساختار و جنس
پیچ و مهره در اندازه‌ها، شکل‌ها و مواد مختلف تولید می‌شوند. فولاد، استیل، برنج و پلاستیک از جمله موادی هستند که در ساخت این اتصالات کاربرد دارند و انتخاب آنها باید متناسب با نوع استفاده انجام شود.
تنوع رزوه
رزوه ها در ساختارهای مختلفی مانند درشت، ریز، چپ‌گرد و راست‌گرد تولید می‌شوند. هماهنگی نوع رزوه پیچ و مهره با رزوه قطعه، برای ایجاد اتصال مناسب اهمیت دارد.
هزینه اقتصادی
پیچ و مهره در مقایسه با برخی روش های اتصال، از جمله جوشکاری، هزینه پایین تری دارند و می‌توانند گزینه‌ای اقتصادی برای اتصال قطعات باشند.
نصب و تنظیم آسان
برای نصب پیچ و مهره به تجهیزات پیچیده یا مهارت ویژه‌ای نیاز نیست. همچنین پس از نصب، امکان تنظیم اتصال وجود دارد.
تنوع ظاهری
وجود روکش هایی مانند کروم، نیکل و رنگ، امکان انتخاب پیچ و مهره متناسب با ظاهر و طراحی موردنظر را فراهم می‌کند.در مجموع، تنوع، استحکام، قابلیت جداسازی، تنظیم و هزینه مناسب، پیچ و مهره را به گزینه‌ای کاربردی برای طیف گسترده‌ای از اتصالات تبدیل کرده است.
نتیجه گیری
تولید پیچ و مهره باکیفیت زمانی اهمیت بیشتری پیدا می‌کند که نوع، اندازه، جنس و ساختار رزوه باید متناسب با نیاز پروژه انتخاب شود. مجموعه تجهیزات اتصال پایدار انواع مختلف پیچ و مهره را برای پاسخگویی به نیازهای متنوع صنایع ارائه می‌کند.
تنوع محصولات، امکان انتخاب اتصالات استاندارد برای مصارف عمومی و همچنین گزینه های تخصصی برای پروژه های خاص را فراهم می‌سازد. توجه به کیفیت محصول و ارائه خدمات مناسب، بخش مهمی از رویکرد تپکو در زمینه تأمین اتصالات پیچ و مهره است.
