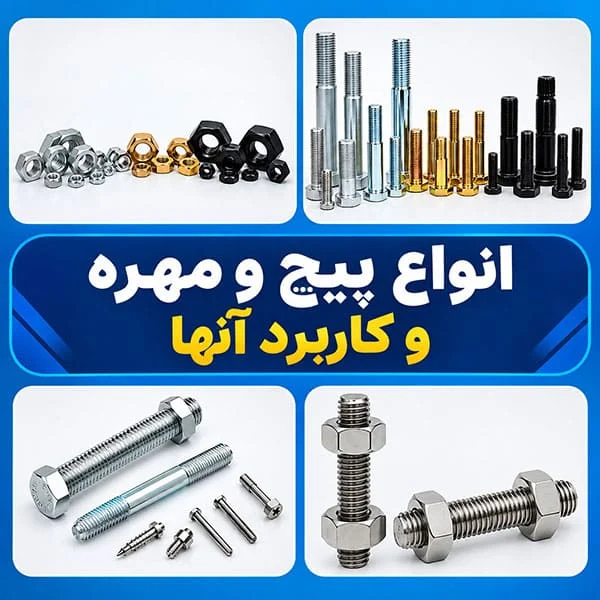

انواع پیچ و مهره از پرکاربردترین اجزای اتصال در صنایع مختلف هستند و زمانی اهمیت پیدا می‌کنند که دو یا چند قطعه باید محکم، دقیق و در عین حال قابل جداسازی به یکدیگر متصل شوند. پیچ معمولاً بدنه‌ای استوانه‌ای با رزوه خارجی دارد و شکل سر آن بر اساس نوع کاربرد می‌تواند شش گوش، چهارگوش، گرد یا دارای فرم‌های دیگر باشد. در مقابل، مهره با رزوه داخلی روی پیچ قرار می‌گیرد و با ایجاد نیروی فشاری، اتصال را پایدار می‌کند.
البته همه پیچ ها به مهره نیاز ندارند. برخی مدل ها دارای نوک مخروطی یا برنده هستند و می‌توانند هنگام بسته شدن، در قطعه مسیر ایجاد کنند. خرید پیچ و مهره به عواملی مانند جنس قطعات، میزان بار، شرایط محیطی و تعداد دفعات باز و بسته شدن اتصال بستگی دارد.فولاد، استیل، آلومینیوم، برنج، تیتانیوم و برخی آلیاژهای مس از مواد رایج در ساخت این قطعات هستند. به همین دلیل، مقاومت مکانیکی، دوام، وزن و قیمت انواع پیچ و مهره ها با توجه به جنس و طراحی آنها تفاوت قابل توجهی دارد.
انواع پیچ و مشخصات آن
پیچ ها از نظر شکل، نوع رزوه ، طراحی سر و فرم نوک با یکدیگر تفاوت دارند و هر مدل برای نوع مشخصی از اتصال ساخته شده است. در ادامه، مهم‌ترین انواع پیچ بر اساس کاربرد و ویژگی‌های ساختاری آنها معرفی می‌شوند.

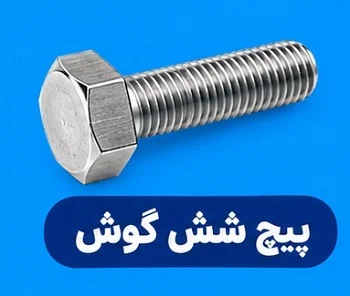

پیچ شش گوش
کاربرد: پیچ شش گوش یکی از رایج ترین پیچ ها برای ایجاد اتصالات مختلف است.
شکل سر: دارای سر شش‌ضلعی است و برای باز و بسته کردن آن از آچار فرانسه استفاده می‌شود.
نوع رزوه: در دو مدل نیمه رزوه و تمام رزوه تولید می‌شود.
جنس و پوشش: در برخی مدل ها از استیل یا پوشش گالوانیزه استفاده شده و بعضی مدل ها نیز بدون این پوشش ها تولید می‌شوند.
انتخاب: نوع پیچ بر اساس شرایط و کاربرد اتصال تعیین می‌شود.

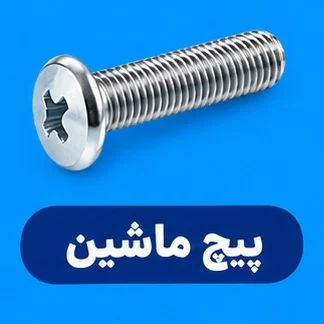

پیچ ماشین
ساختار: پیچ ماشین دارای رزوه کامل است و تمام طول محور آن درگیر رزوه می‌شود.
پوشش: برای سطح این پیچ از پوشش زینک استفاده می‌شود.
ظاهر: در نمونه های مورد استفاده، رنگ پوشش می‌تواند زرد یا نقره‌ای مایل به آبی باشد.
کاربرد: به دلیل نوع پوشش و ساختار آن، استفاده از پیچ ماشین در صنایع الکترونیک بیشتر دیده می‌شود.

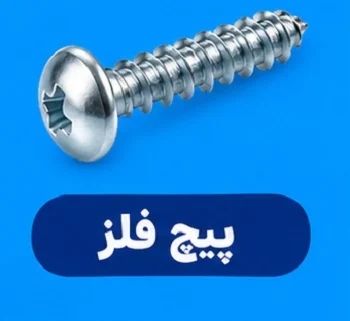

پیچ فلز
کاربرد اصلی: برای اتصال ورق های فلزی و قطعات فلزی به یکدیگر مورد استفاده قرار می‌گیرد.
کاربردهای دیگر: در برخی موارد برای اتصال فایبرگلاس و پلاستیک نیز استفاده می‌شود.
اتصال فلز به چوب: برای این نوع اتصال نیز می‌توان از پیچ فلز استفاده کرد.
رزوه: رزوه های این پیچ ریز و دارای فاصله کوتاه هستند.
مدل ها: پیچ فلز در مدل هایی مانند واشردار و چهارسو تولید می‌شود.

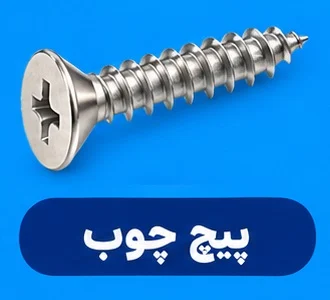

پیچ چوب
کاربرد: همانطور که از نام آن مشخص است، برای اتصال قطعات و وسایل چوبی استفاده می‌شود.
نوع رزوه: در گروه پیچ های نیمه رزوه قرار می‌گیرد.
رنگ: این پیچ معمولاً در رنگ های نقره ای و زرد عرضه می‌شود.
پوشش: استیل استنلس یا زینک از پوشش های مورد استفاده در ساخت این نوع پیچ هستند.

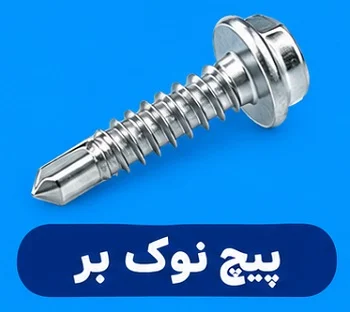

پیچ نوک بر
ساختار: از نظر ظاهر شباهت زیادی به پیچ ماشین دارد.
تفاوت اصلی: در قسمت سر پیچ، یک بریدگی وجود دارد که آن را از پیچ ماشین متمایز می‌کند.
کاربرد: در محل هایی استفاده می‌شود که بستن پیچ به گشتاور بالایی نیاز دارد.
ویژگی مهم: طراحی سر این پیچ امکان استفاده از آن را در اتصالات نیازمند نیروی بستن بیشتر فراهم می‌کند.

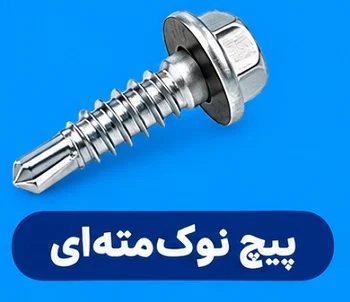

پیچ نوک مته ای
ویژگی اصلی: این پیچ برای نصب به سوراخ اولیه نیاز ندارد و نوک آن می‌تواند هنگام بستن، مسیر لازم را در قطعه ایجاد کند.
جنس: معمولاً از فلز استیل ساخته می‌شود.
پوشش: زینک یکی از پوشش‌های مورد استفاده برای این پیچ است.
شکل سر: در دو حالت شش گوش و واشردار تولید می‌شود.
کاربرد: ساختار نوک آن باعث می‌شود عملیات ایجاد مسیر و بستن پیچ با یک قطعه انجام شود.

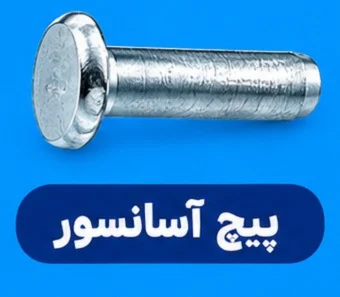

پیچ آسانسوری
کاربرد: برای اتصال سطوح نرم و پلاستیکی استفاده می‌شود و یکی از موارد مصرف آن در تسمه های نقاله است.
شکل سر: دارای سری بزرگ، تخت و گرد است.
گردن پیچ: قسمت گردن باریک بوده و فرم چهارگوش دارد.
مدل های دیگر: برخی نمونه ها دارای سر مثلثی هستند.
ویژگی: طراحی این پیچ می‌تواند میزان ارتعاش در محل اتصال را کاهش دهد.

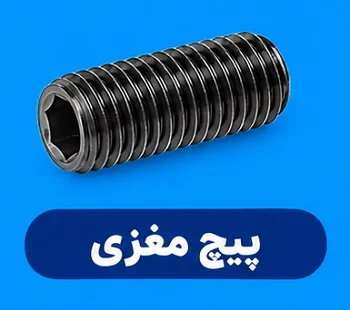

پیچ مغزی
کاربرد: برای محکم کردن و تثبیت سطوح مختلف مورد استفاده قرار می‌گیرد.
مدل‌ها: شامل انواع نوک تیز، پیچ گوشتی خور و آلنی است.
ساختار سر: قسمت سر پیچ دارای یک فرورفتگی است.
باز و بسته کردن: برای کار با این پیچ‌ها باید از ابزار یا آچار مخصوص متناسب با مدل آن استفاده شود.

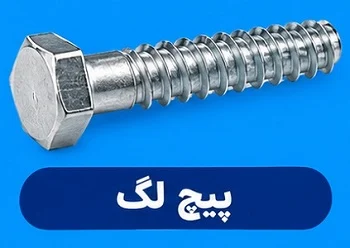

پیچ لگ
شکل ظاهری: از نظر ظاهر به پیچ چوب شباهت دارد.
سر پیچ: دارای سر چهارگوش یا شش گوش است.
محور: قسمت انتهایی محور به شکل مخروطی و رزوه شده طراحی شده است.
کاربرد: در شرایطی استفاده می‌شود که برای بستن پیچ، گشتاور بالایی مورد نیاز باشد.
انواع مهره و مشخصات آنها
انواع پیچ و مهره برای ایجاد و تثبیت اتصالات به کار می‌روند و از نظر شکل، ابعاد و نوع کاربرد تنوع زیادی دارند. انتخاب مهره مناسب به شرایط اتصال، میزان نیرو و فضای موجود برای بستن آن بستگی دارد. مهم‌ترین انواع مهره عبارت‌اند از:

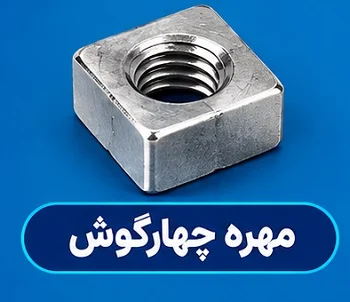

مهره چهارگوش
شکل: دارای چهار ضلع و سطح نشیمنگاه نسبتاً بزرگ است.
نحوه اتصال: هنگام استفاده از آچار، به دلیل سطح نشیمنگاه وسیع، امکان اتصال پایدارتر و بدون لرزش فراهم می‌شود.
اصطکاک: سطح بزرگتر باعث افزایش اصطکاک میان مهره و سطح اتصال می‌شود.
مزیت: استفاده از آن می‌تواند مقاومت اتصال را افزایش دهد.

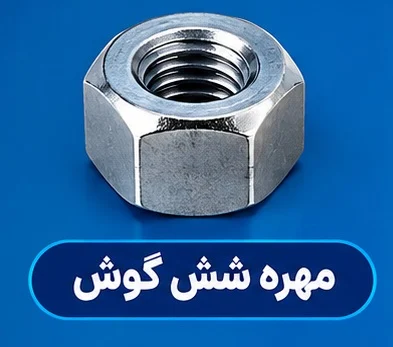

مهره شش گوش
ساختار: دارای شش گوشه است و از رایج‌ترین شکل های مهره محسوب می‌شود.
لق شدن: نسبت به مهره چهارگوش، احتمال لق شدن بیشتری دارد.
سایش: وجود دو گوشه بیشتر باعث کاهش میزان سایش سطح نسبت به مهره چهارگوش می‌شود.
زاویه چرخش: برای چرخاندن مهره شش گوش، زاویه 60 درجه کافی است، در حالی که مهره چهارگوش به چرخش 90 درجه‌ای نیاز دارد که در دو نوع مختلف به بازار عرضه شده اند و شامل موارد زیر هستند:

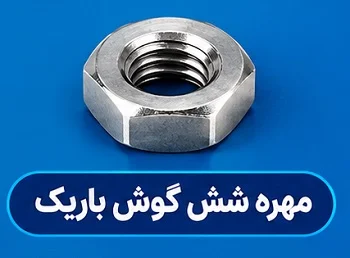

مهره شش گوش باریک
کاربرد: در محل‌هایی که طول رزوه محدود است استفاده می‌شود.
تعداد مهره: زمانی که برای یک اتصال به بیش از یک مهره نیاز باشد، این مدل کاربرد دارد.
ویژگی: ضخامت کمتر آن امکان استفاده در فضاهایی با محدودیت طول رزوه را فراهم می‌کند.

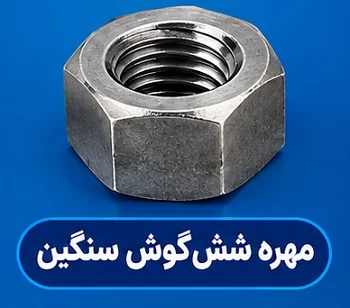

مهره شش گوش سنگین
کاربرد: برای پیچ هایی با قطر بیشتر از 40 میلی متر استفاده می‌شود.
شرایط کاری: در اتصالاتی که پیچ تحت نیروی زیاد قرار دارد نیز از این نوع مهره استفاده می‌شود.
ویژگی: ساختار سنگین تر آن برای اتصالات تحت بار بالا مناسب است.

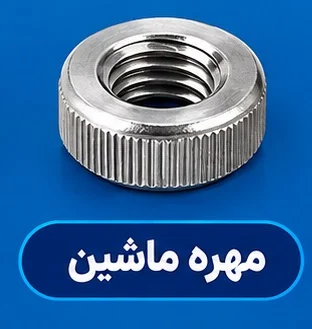

مهره ماشین
مدل ها: در دو شکل چهارگوش و شش گوش تولید می‌شود.
ابعاد: اندازه این مهره‌ها کوچک است.
ویژگی: نمونه های چهارگوش و شش گوش مهره ماشین در گروه مهره های کوچک بازار قرار می‌گیرند.
کاربرد: ابعاد کوچک آن امکان استفاده در اتصالاتی را فراهم می‌کند که فضای محدودی دارند.

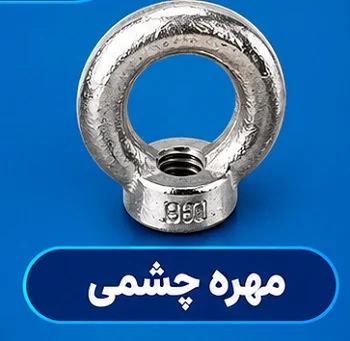

مهره چشمی
شکل: به صورت یک حلقه دارای رزوه ساخته می‌شود.
کاربرد: برای اجسام سنگین مورد استفاده قرار می‌گیرد.
جابجایی: زمانی که لازم باشد قطعات یا اجسام سنگین با جرثقیل یا ماشین آلات دیگر جابجا شوند، مهره چشمی انجام این کار را آسان‌تر می‌کند.
ویژگی اصلی: ساختار حلقه‌ای آن امکان استفاده برای جابجایی اجسام را فراهم می‌سازد.

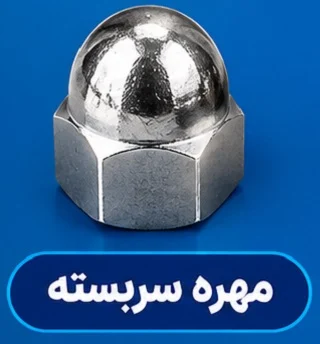

مهره سربسته
ساختار: قسمت انتهایی این مهره به شکل گنبدی طراحی شده است.
کاربرد: روی انتهای پیچ های رزوه دار و میله ها قرار می‌گیرد.
مزیت: بخش انتهایی پیچ را می‌پوشاند و از برخورد آن با بدن افراد یا سایر اشیا جلوگیری می‌کند.
مدل بلند: نمونه هایی با سری بلند نیز وجود دارند که بخش بیشتری از رزوه را پوشش می‌دهند.

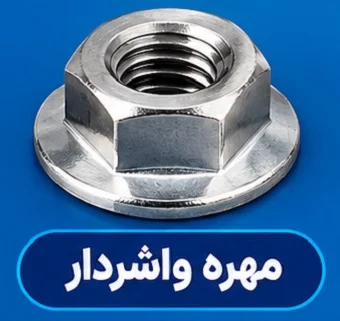

مهره واشردار
ساختار: یک طرف مهره دارای صفحه پهن است و واشر به صورت یکپارچه با آن قرار گرفته است.
جنس واشر: واشر می‌تواند از فلز یا پلاستیک ساخته شود.
وظیفه واشر: بار ایجاد شده توسط انواع پیچ و مهره را روی سطح توزیع می‌کند و از تغییر شکل قطعه جلوگیری خواهد کرد.
سرعت مونتاژ: در اتصالات متعدد، استفاده از مهره واشردار می‌تواند سرعت مونتاژ را افزایش دهد.
مزیت: واشر جداگانه در محل اتصال باقی نمی‌ماند؛ موضوعی که بخصوص در قسمت های تاریک و حساس قطعه اهمیت دارد.

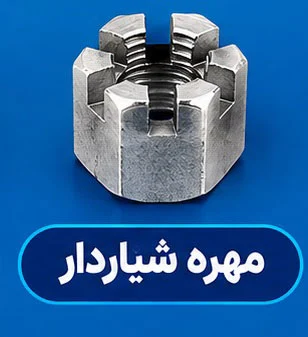

مهره شیاردار
ساختار: در یک سمت مهره شیارهایی برای عبور پین ایجاد شده است.
نقش پین: پین باعث افزایش مقاومت اتصال در برابر ضربه و ارتعاش می‌شود.
قفل شدن: این ساختار برای افزایش پایداری اتصال مورد استفاده قرار می‌گیرد.
نصب و جداسازی: باز و بسته کردن مهره شیاردار نسبت به برخی مهره های قفل شونده آسان تر است.
انواع پیچ و مهره بر اساس شکل، نوع رزوه، جنس، ابعاد و شرایط کاری انتخاب می‌شوند. پیچ های شش گوش، ماشین، فلز، چوب، نوک مته‌ای و مغزی هرکدام برای نوع مشخصی از اتصال طراحی شده‌اند. در طرف مقابل، مهره‌های چهارگوش، شش‌گوش، چشمی، سربسته، واشردار و شیاردار متناسب با میزان بار، فضای نصب و نحوه قفل شدن اتصال مورد استفاده قرار می‌گیرند. انتخاب صحیح این قطعات مستقیماً بر استحکام و پایداری اتصال اثر دارد.
Bolts, screws, and nuts are selected according to their geometry, thread type, material, dimensions, and operating conditions. Hex bolts, machine screws, sheet metal screws, wood screws, self-drilling screws, and set screws are designed for different fastening applications. Nuts are also available in various forms, including square, hex, eye, cap, flange, and slotted types. Choosing the correct fastener helps achieve a secure, stable, and durable mechanical connection.
جمع بندی
انواع پیچ و مهره از مهم ترین اجزای اتصال در صنایع مختلف هستند و انتخاب صحیح آنها بر استحکام، ایمنی و دوام سازه تأثیر مستقیم دارد. شناخت انواع پیچ و مهره، جنس، ابعاد، رزوه و گرید مقاومتی، انتخاب دقیق تری را برای هر کاربرد امکان پذیر می‌کند. تپکو به عنوان تولیدکننده پیچ و مهره، در تأمین این قطعات برای کاربردهای صنعتی فعالیت دارد و می‌تواند متناسب با نیاز اتصال، محصولات مناسب را ارائه کند.
