استاندارد DIN 6914 یکی از استانداردهای شناخته‌ شده آلمان برای پیچ‌ های شش‌ گوش با سر بزرگ است؛ پیچ‌ هایی که بیشتر در اتصالات سازه‌ های فولادی و پروژه‌ هایی با بارگذاری سنگین به کار می‌روند. تفاوت اصلی این پیچ‌ ها با مدل‌های معمولی، در ابعاد بزرگتر سر پیچ است. این طراحی باعث افزایش سطح تماس و توزیع بهتر نیرو در محل اتصال می‌شود و به پایداری مجموعه کمک می‌کند.

پیچ DIN 6914 به‌ تنهایی یک اتصال کامل محسوب نمی‌شود و معمولاً در کنار مهره DIN 6915 و واشر DIN 6916 مورد استفاده قرار می‌گیرد. ترکیب این سه قطعه برای ایجاد اتصالات پیش‌ تنیده طراحی شده است؛ به همین دلیل در سازه‌ هایی که کنترل نیرو و حفظ استحکام اتصال اهمیت زیادی دارد، کاربرد گسترده‌ ای پیدا کرده‌اند.

از پل‌ ها و اسکلت‌ های فلزی گرفته تا پروژه‌ های عمرانی و صنعتی سنگین، این نوع پیچ به دلیل ابعاد استاندارد، دقت ساخت و مقاومت مناسب، انتخابی متداول برای ایجاد اتصالات مطمئن و پایدار محسوب می‌شود.

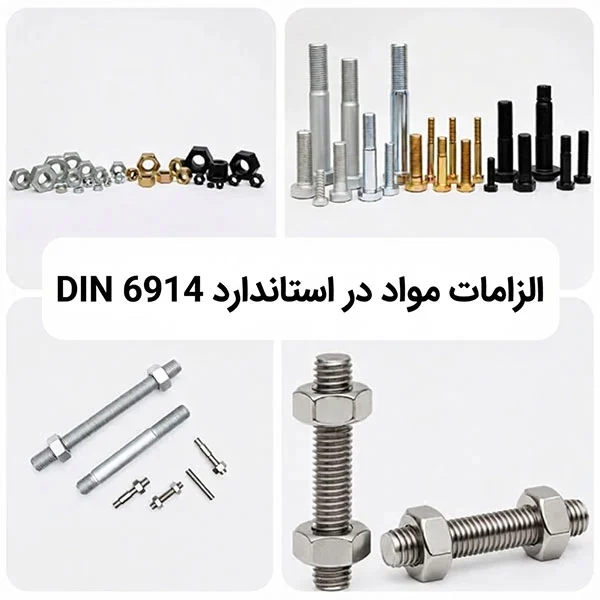

الزامات مواد در استاندارد DIN 6914

پیچ‌ های سازه‌ ای DIN 6914 برای تحمل بارهای سنگین باید از فولاد با کیفیت و خواص مکانیکی کنترل‌ شده تولید شوند. مهمترین الزامات استاندارد DIN 6914 در این بخش عبارتند از:

کلاس استحکام: گرید 10.9 که حداقل استحکام کششی 1000 مگاپاسکال و استحکام تسلیم 900 مگاپاسکال را تأمین می‌کند.

ترکیب شیمیایی: میزان عناصر آلیاژی از جمله کربن، منگنز، فسفر و گوگرد باید در محدوده مشخص و کنترل‌ شده قرار داشته باشد.

عملیات حرارتی: کوئنچ و تمپر برای دستیابی به سختی و استحکام مکانیکی مورد نیاز انجام می‌شود.
کنترل مواد اولیه: سختی، استحکام کششی و مقاومت ضربه‌ای در نمونه‌ های تولیدی بررسی می‌شود.

الزامات مربوط به مهره DIN 6915

مهره مورد استفاده در این سیستم باید از نظر استحکام و مشخصات فنی با پیچ سازگار باشد.

کلاس فولاد: معمولاً گرید 10 مطابق ISO 898-2 برای هماهنگی با پیچ‌های کلاس 10.9.
سختی: محدوده سختی حدود 272 تا 353 HV30 برای جلوگیری از تغییر شکل تحت بار.
سازگاری حرارتی: مهره باید در شرایط کاری، مقاومت حرارتی متناسب با پیچ داشته باشد.

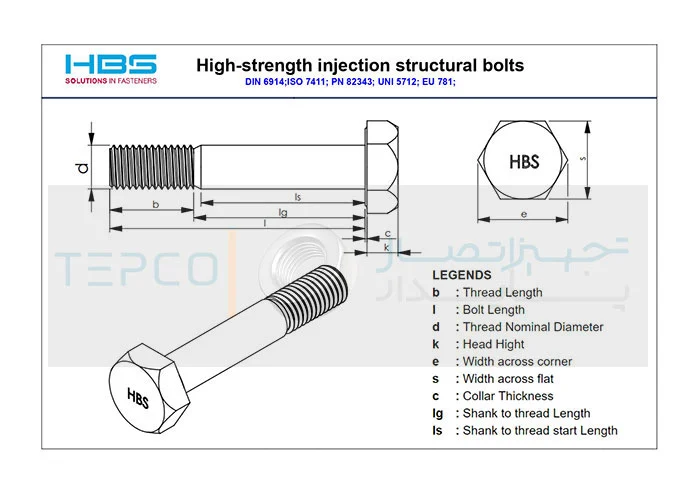

تلرانس‌ های ابعادی پیچ

دقت ابعادی در پیچ‌ های سازه‌ ای مستقیماً با کیفیت مونتاژ و عملکرد اتصال ارتباط دارد.

قطر ساقه: برای اندازه‌ های M12 تا M24، تلرانس h12 و برای قطرهای بزرگتر h13 در نظر گرفته می‌شود.
طول پیچ: برای طول‌های تا 200 میلی‌متر، حدود ±1.5 میلیمتر و برای طول‌ های بیشتر، حدود ±2 میلی‌متر.
رزوه: رزوه متریک درشت با کلاس تلرانس 6g مطابق الزامات مربوطه تولید می‌شود.
سر شش‌ گوش: ابعاد سر پیچ و فاصله بین سطوح تخت باید با تلرانس تعیین‌ شده برای این نوع اتصال مطابقت داشته باشد.

کنترل ابعادی مهره DIN 6915

مهره نیز باید از نظر ابعاد، رزوه و فرم هندسی با پیچ هماهنگ باشد.

ارتفاع مهره: حداقل ارتفاع حدود 0.8 برابر قطر اسمی پیچ است.
عرض بین سطوح تخت: مطابق الزامات ابعادی مهره‌ های شش‌ گوش با تلرانس کلاس A.
رزوه داخلی: با کلاس تلرانس 6H برای ایجاد درگیری دقیق با رزوه پیچ.
پخ مهره: زاویه پخ در سطوح یاتاقان در محدوده مشخص‌ شده استاندارد قرار می‌گیرد.

خواص مکانیکی پیچ

عملکرد استاندارد DIN 6914 فقط به ابعاد آن محدود نیست و مقاومت مکانیکی، معیار مهم دیگری برای ارزیابی کیفیت آن است.

استحکام کششی: حداقل 1000 مگاپاسکال در گرید 10.9
استحکام تسلیم: حداقل 900 مگاپاسکال
ازدیاد طول: حداقل 9 درصد پس از شکست
مقاومت ضربه‌ای: حداقل 27 ژول در دمای منفی 20 درجه سانتیگراد برای اندازه‌ های M16 و بزرگتر
سختی: حدود 32 تا 39 HRC در محدوده تعیین‌ شده برای این کلاس استحکام.

ویژگی‌ های مکانیکی مهره

مهره باید بتواند نیروهای ایجاد شده در اتصال پیش‌ تنیده را بدون آسیب یا تغییر شکل نامطلوب تحمل کند.

بار اثبات: توان تحمل بار باید متناسب با مقاومت پیچ و الزامات کلاس استحکام باشد.
شکل‌ پذیری: در آزمون انبساط با مندرل، نباید ترک یا شکست در ساختار مهره مشاهده شود.
سختی: سختی مناسب از تغییر شکل و آسیب رزوه در زمان سفت کردن جلوگیری می‌کند.

پوشش سطحی و مقابله با خوردگی

محافظت سطحی برای پیچ‌ های سازه‌ ای، بویژه در محیط‌های مرطوب و خورنده، اهمیت زیادی دارد.

پوشش پیچ: گالوانیزه گرم با ضخامت حدود 50 میکرومتر یا پوشش‌های روی با ضخامت کمتر، بسته به سیستم حفاظتی مورد استفاده
پوشش مهره: باید با پوشش پیچ سازگار باشد تا احتمال خوردگی گالوانیکی کاهش پیدا کند.
روانکاری: استفاده از پوشش‌های مومی یا پلیمری به کنترل ضریب اصطکاک هنگام بستن اتصال کمک می‌کند.
تردی هیدروژنی: در پیچ‌ های پرمقاومت که تحت آبکاری قرار می‌گیرند، کنترل و حذف هیدروژن جذب‌شده اهمیت ویژه‌ای دارد.

الزامات عملکردی هنگام مونتاژ

کیفیت اتصال نهایی به نحوه انتقال نیرو و میزان پیش‌ بار ایجاد شده نیز وابسته است.
ضریب اصطکاک: باید در محدوده مشخص سیستم اتصال قرار داشته باشد؛ مقدار متداول برای برخی اتصالات پیش‌ بارگذاری‌ شده حدود 0.10 تا 0.18 است.
پیش‌ بار اتصال: فرآیند سفت کردن باید به‌ گونه‌ ای کنترل شود که نیروی پیش‌ تنیدگی مورد نظر به شکل قابل‌ اعتماد ایجاد شود.
عملکرد مهره: مهره باید بدون گیرکردن یا آسیب رزوه، امکان رسیدن به وضعیت سفت‌ شده نهایی را داشته باشد.

سازگاری پیچ و مهره

هماهنگی دقیق اجزای اتصال، بخش مهمی از الزامات عملکردی استاندارد DIN 6914 است.

درگیری رزوه: برای انتقال مناسب نیرو، طول درگیری باید متناسب با قطر پیچ باشد و در شرایط معمول حدود 0.8d یا بیشتر در نظر گرفته شود.
انتقال بار: هندسه مهره باید موجب توزیع مناسب نیرو و کاهش تمرکز تنش شود.
دمای کاری: مجموعه اتصال باید در محدوده دمایی تعیین‌ شده، از جمله حدود منفی 20 تا مثبت 150 درجه سانتیگراد، خواص مکانیکی خود را حفظ کند.

آزمایش و کنترل کیفیت پیچ

کنترل کیفیت باید پیش از ورود پیچ به مرحله مصرف، ابعاد و خواص مکانیکی آن را بررسی کند.

بازرسی ابعادی: کنترل ابعاد حساس و مؤثر بر مونتاژ.
آزمون کشش: بررسی استحکام کششی، تسلیم و میزان ازدیاد طول نمونه‌ ها.
آزمون سختی: اندازه‌ گیری سختی با روش‌ های راکول یا ویکرز.
آزمون ضربه: در اندازه‌ های مشمول، استفاده از آزمون شارپی با شیار V برای بررسی چقرمگی.
کنترل پوشش: اندازه‌ گیری ضخامت و بررسی کیفیت چسبندگی پوشش سطحی.

آزمون‌ های کنترل کیفیت مهره

برای اطمینان از عملکرد صحیح مهره DIN 6915، چند کنترل مشخص انجام می‌شود:

آزمون بار اثبات: بررسی توان مهره در تحمل بار کششی تعیین‌ شده.
سختی‌ سنجی: کنترل سختی برای اطمینان از هماهنگی مهره با کلاس استحکام پیچ.
کنترل رزوه: استفاده از گیج‌ های GO و NO-GO برای بررسی صحت رزوه داخلی.
بررسی کربن‌ زدایی: کنترل سطح و عمق لایه کربن‌ زدایی که در شرایط تعیین‌ شده نباید از حدود مجاز، از جمله 0.05 میلیمتر، تجاوز کند

مزایای فنی استاندارد DIN 6914

مزایای استاندارد DIN پیچ و مهره شامل : مقاومت مکانیکی بالا و توان تحمل بارهای سنگین در اتصالات سازه‌ ای.
قابلیت اجرای پیش‌ تنیدگی دقیق برای ایجاد اتصال پایدار.
عملکرد مناسب در برابر بارهای دینامیکی و ارتعاشات.
افزایش ایمنی و پایداری اتصالات فولادی.
مناسب برای پروژه‌ های صنعتی، عمرانی و سازه‌ های سنگین.
قابلیت استفاده هماهنگ با استانداردهای بین‌ المللی سازه‌ های فولادی.

استاندارد DIN 6914 الزامات فنی پیچ‌ های سازه‌ ای شش‌ گوش سنگین را از نظر ابعاد، هندسه سر، رزوه و خواص مکانیکی مشخص می‌کند. این پیچ‌ ها معمولاً در کلاس مقاومتی 10.9 تولید شده و برای اتصالات فولادی تحت بارهای سنگین کاربرد دارند. کنترل مقاومت کششی، سختی، تلرانس ابعادی و کیفیت پوشش سطحی، از عوامل مهم در ارزیابی عملکرد این پیچ‌هاست.

DIN 6914 defines technical requirements for heavy hexagon structural bolts, including dimensions, thread geometry and mechanical properties. These bolts are commonly manufactured in property class 10.9 for demanding steel structures. Tensile strength, hardness, dimensional tolerances and surface protection are key parameters for ensuring reliable performance under heavy loads.

din

استانداردهای مکمل اتصال

DIN 6915: مشخصات مهره شش‌ گوش مورد استفاده همراه با پیچ DIN 6914 را تعیین می‌کند.
DIN 6916: الزامات مربوط به واشرهای گرد مناسب این نوع اتصال را مشخص می‌کند.
EN 1090: الزامات اجرای سازه‌ های فولادی و آلومینیومی را پوشش می‌دهد.
EN 14399: مربوط به مجموعه اتصالات پرمقاومت پیش‌ تنیده در سازه‌های فولادی است.
ISO 898-1: خواص مکانیکی اتصال‌ دهنده‌ های فولادی و الزامات عملکردی آنها را مشخص می‌کند.

جمع بندی

DIN 6914 در اتصالات سازه‌ای پرمقاومت، بویژه در مجموعه‌ های پیش‌ تنیده، همراه با مهره DIN 6915 و واشر DIN 6916 مورد استفاده قرار می‌گیرد. ساختار سر شش‌ گوش بزرگ و کلاس مقاومتی 10.9، این پیچ را برای انتقال نیرو در اتصالات فولادی مناسب می‌سازد. انتخاب صحیح اجزای اتصال، اجرای دقیق و تأمین محصول دارای گواهینامه معتبر، نقش مستقیمی در پایداری و عملکرد اتصال دارد. تجهیزات اتصال پایدار با استفاده از محصولات دارای مستندات فنی و تولید شده امکان کنترل مشخصات و انطباق پیچ با الزامات پروژه‌ های صنعتی و عمرانی را فراهم میکند.
