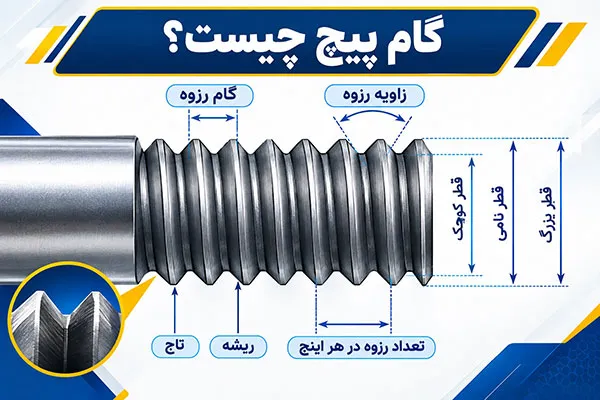

گام پیچ یکی از مشخصات اصلی در شناسایی و خرید پیچ و مهره به شمار می‌رود. این اصطلاح به فاصله میان دو دنده متوالی و مشابه روی محور پیچ یا سطح داخلی مهره اشاره دارد. مقدار این فاصله در عملکرد اتصال، نحوه حرکت پیچ هنگام چرخش و میزان دقت آن تأثیرگذار است؛ به همین دلیل، شناخت گام پیچ هنگام انتخاب یا اندازه‌گیری اتصالات اهمیت دارد.
اندازه گیری گام بر اساس استاندارد مورد استفاده انجام میشود. در پیچ‌های متریک، گام با واحد میلیمتر بیان میشود و نشان می‌دهد فاصله میان دنده‌های متوالی چه اندازه است. در سیستم اینچی، معیار اندازه‌گیری بر اساس تعداد دنده‌ها در هر اینچ (TPI) تعیین میشود. بنابراین، نوع استاندارد پیچ باید پیش از اندازه گیری و انتخاب آن مشخص شود.
تفاوت گام‌ها باعث میشود پیچ‌ها برای شرایط مختلف عملکردی مناسب باشند. پیچ‌های دارای گام درشت معمولاً برای اتصال‌هایی که سرعت بستن و استحکام اهمیت دارد مورد استفاده قرار می‌گیرند، در حالی که گام ریز امکان کنترل دقیق‌تر حرکت پیچ را فراهم می‌کند.
با توجه به تنوع پیچ‌ها از نظر ابعاد و مشخصات رزوه، تشخیص گام مناسب یکی از مراحل مهم انتخاب اتصال است. اندازه گیری دقیق گام، احتمال انتخاب اشتباه را کاهش می‌دهد و کمک می‌کند پیچ و مهره‌ای متناسب با نوع اتصال و استاندارد مورد نظر انتخاب شود.گام پیچ‌ها با توجه به شکل رزوه، استاندارد ساخت و نوع کاربرد، در مدل‌های مختلفی دسته بندی می‌شوند. شناخت این دسته‌ها به انتخاب مناسبتر پیچ در کاربردهای صنعتی و مکانیکی کمک می‌کند.
آشنایی با انواع گام پیچ
| انواع | ویژگی ها |
|---|---|
| گام پیچ استاندارد | این نوع بر پایه استانداردهای ISO تولید میشود و در بسیاری از کاربردهای صنعتی و مکانیکی مورد استفاده قرار می‌گیرد. گام‌های استاندارد معمولاً در دو گروه درشت و ریز قرار می‌گیرند. |
| گام پیچ آمریکایی | این نوع بر اساس استانداردهای رایج آمریکا ساخته میشود و شامل گام‌های درشت و ریز است. استفاده از آن در صنایع و ساخت و ساز آمریکا رواج بیشتری دارد. |
| گام پیچ مخروطی | رزوه های این پیچ بتدریج به سمت قطر کمتر تغییر می‌کنند. این ساختار بیشتر در اتصالات لوله کشی کاربرد دارد و برای جلوگیری از نشتی مورد استفاده قرار می‌گیرد. |
| گام پیچ مربعی | در این مدل، فرم رزوه ها مربعی است و ساختار آن برای کاربردهایی با بارهای سنگین و نیاز به مقاومت بالا در نظر گرفته میشود. |
| گام پیچ مستطیلی | رزوه های مستطیلی این پیچ در تجهیزاتی مانند جک، پرس و ماشین‌های ابزار کاربرد دارند. |
| گام پیچ ذوزنقه ای | این نوع رزوه برای انتقال قدرت در ماشین آلات سنگین و سامانه‌های حرکتی استفاده میشود. |
| گام پیچ چپ گرد | پیچ‌های چپ گرد در جهت خلاف حرکت عقربه های ساعت بسته می‌شوند و زمانی کاربرد دارند که جلوگیری از بازشدن پیچ بر اثر چرخش معمول اهمیت داشته باشد. |

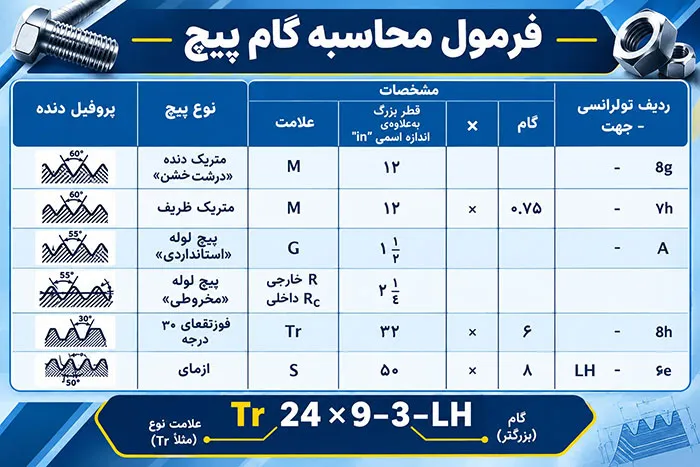

فرمول محاسبه گام پیچ
برای بدست آوردن گام رزوه، کافی است طول بخش رزوه دار پیچ مشخص شود و تعداد دنده‌های موجود در همان محدوده شمارش شود. این محاسبه فاصله میان دنده‌های متوالی را مشخص می‌کند و اطلاعات مناسبی برای شناسایی مشخصات رزوه پیچ در اختیار قرار می‌دهد.
گام پیچ (P)
P نشان‌دهنده فاصله بین دو دنده متوالی است. مقدار گام بیان می‌کند که فاصله رزوه‌ها از یکدیگر چقدر است.
تعداد دنده‌ها (N)
N تعداد رزوه‌های موجود در واحد طول را مشخص می‌کند. در سیستم‌های متریک، اندازه گیری بر اساس میلیمتر انجام میشود و در پیچ‌های اینچی، تعداد رزوه‌ها بر مبنای اینچ در نظر گرفته میشود.
طول رزوه (L)
L بیانگر طول قسمتی از پیچ است که دارای رزوه و دندانه است و مبنای اندازه گیری و شمارش رزوه‌ها قرار می‌گیرد.
رابطه گام و تعداد رزوه
با افزایش تعداد دنده‌ها در واحد طول، فاصله میان دنده‌های متوالی کمتر میشود. در نتیجه، پیچ در هر دور چرخش مسیر کوتاه‌تری را طی کرده و حرکت آن در اتصال دقیق‌تر خواهد بود.
مشخصات گام پیچ بر اساس شکل و اندازه
گام رزوه یکی از مشخصات مهم پیچ است و بر اساس فاصله میان دنده‌ها و تعداد رزوه‌ها در طول پیچ، در انواع مختلفی تعریف میشود. هر نوع گام برای شرایط مشخصی از اتصال مناسب است و انتخاب آن باید متناسب با نوع کاربرد انجام شود.
| مشخصات | توضیحات |
|---|---|
| گام درشت | در گام درشت، فاصله میان رزوه‌ها بیشتر است و پیچ با سرعت بیشتری در قطعه پیشروی می‌کند. این نوع گام در پیچ‌های با قطر بزرگ و همچنین اتصال به موادی مانند چوب و MDF کاربرد دارد. فاصله بیشتر دنده‌ها موجب میشود این رزوه‌ها در برابر آلودگی و فرسایش مقاومت مناسبی داشته باشند و احتمال گرفتگی آنها کاهش پیدا کند. |
| گام ریز | در این ساختار، فاصله دنده‌ها کمتر و تعداد رزوه‌ها در طول مشخص بیشتر است. گام ریز می‌تواند قدرت نگهداری اتصال را افزایش دهد و مقاومت مناسبی در برابر بارهای دینامیکی و لرزش ایجاد کند. به همین دلیل در اتصالات دقیق فلزی، صنایع خودروسازی و کاربردهای مکانیکی مورد استفاده قرار می‌گیرد. |
| گام بسیار ریز | گام بسیار ریز، فاصله دنده‌ای کمتری نسبت به گام ریز دارد و برای اتصال‌هایی استفاده میشود که دقت، استحکام و قفل شوندگی اهمیت ویژه ای دارند. این نوع رزوه در تجهیزات حساس مانند برخی تجهیزات هوافضا و پزشکی کاربرد دارد. |
| گام متریک | در سیستم متریک، گام بر اساس فاصله میلیمتری میان رزوه‌ها مشخص میشود و استانداردهای ISO برای آن وجود دارد. پیچ‌های متریک می‌توانند دارای گام درشت یا ریز باشند و انتخاب گام با توجه به قطر پیچ انجام میشود. |
| گام اینچی | در سیستم اینچی، مشخصه رزوه بر مبنای تعداد دنده‌ها در هر اینچ یا TPI تعیین میشود. این روش اندازه گیری بیشتر در سیستم‌های مبتنی بر واحد اینچ، بویژه در آمریکا و برخی کشورهای دیگر، مورد استفاده قرار می‌گیرد. |
تفاوت پیچ دنده ریز و دنده درشت
انتخاب پیچ مناسب به مشخصاتی مانند گام و تعداد دندانه‌های رزوه وابسته است. این ویژگی‌ها در استانداردهای متریک و اینچی تعریف می‌شوند و تفاوت میان پیچ‌های دنده ریز و دنده درشت را مشخص می‌کنند. هر یک از این دو نوع رزوه، متناسب با شرایط و نوع اتصال کاربرد متفاوتی دارند.
تفاوت در تعداد رزوه ها
در پیچ دنده ریز، فاصله میان دندانه‌ها کمتر است و تعداد رزوه های بیشتری در یک اینچ قرار می‌گیرد. در مقابل، پیچ دنده درشت فاصله بیشتری میان رزوه‌ها دارد و تعداد دندانه های آن در طول یکسان کمتر است.
تفاوت در سرعت نصب
پیچ‌های دنده درشت به دلیل فاصله بیشتر میان رزوه ها، در هر چرخش مسیر بیشتری را طی می‌کنند. به همین دلیل، فرآیند بستن و جابجایی آنها معمولاً سریع‌تر انجام میشود. پیچ های دنده ریز برای رسیدن به موقعیت مشابه، به چرخش بیشتری نیاز دارند.
تفاوت در استحکام
بر اساس محتوای منبع، پیچ‌های دنده ریز مقاومت و استحکام بیشتری دارند و برای اتصال‌هایی که دقت و پایداری بیشتری نیاز دارند، مورد استفاده قرار می‌گیرند. پیچ‌های دنده درشت نیز برای شرایطی که تحمل بارهای سنگین اهمیت دارد کاربرد دارند.
تفاوت در کاربرد
پیچ های دنده ریز در برخی کاربردهای صنعتی، از جمله صنایع فولاد و چوب، استفاده می‌شوند و برای اتصالات دقیق و حساس مناسب هستند. در مقابل، پیچ های دنده درشت بیشتر برای کاربردهای مرتبط با بارهای سنگین در نظر گرفته می‌شوند.
تفاوت در اندازه و حساسیت
پیچ‌های دنده ریز معمولاً ابعاد کوچک‌تر و ساختار حساس‌تری دارند؛ بنابراین هنگام نصب و استفاده از آنها دقت بیشتری مورد نیاز است. پیچ های دنده درشت به دلیل ساختار رزوه ای بازتر، جابجایی آسان‌تری دارند.
تفاوت در تنوع
پیچ‌های دنده ریز از نظر مدل و مشخصات، تنوع بیشتری نسبت به پیچ های دنده درشت دارند. انتخاب نهایی باید با توجه به نوع اتصال، میزان بار و دقت مورد نیاز انجام شود.
گام پیچ (Pitch) به فاصله بین دو رزوه متوالی پیچ گفته میشود و یکی از مشخصات اصلی برای شناسایی و انتخاب پیچ مناسب است. اندازه گام در پیچ‌های متریک بر حسب میلیمتر بیان میشود و مستقیماً بر نحوه درگیری رزوه‌ها، سرعت بستن و دقت اتصال تأثیر دارد. انتخاب گام مناسب باید متناسب با نوع پیچ، قطر و شرایط کاربرد انجام شود.
Bolt pitch is the distance between corresponding points on two adjacent threads. It is one of the key specifications used to identify and select the correct bolt. In metric bolts, pitch is measured in millimeters and affects thread engagement, tightening speed, and connection accuracy. The appropriate pitch should be selected according to the bolt diameter, type, and application.

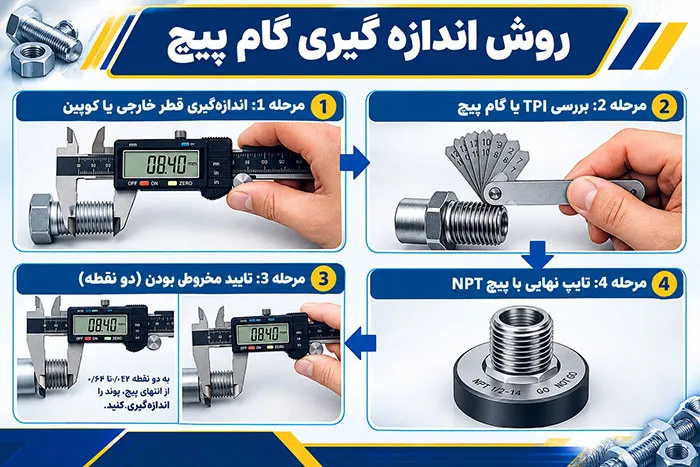

روش اندازه گیری گام پیچ متریک
اندازه گیری قطر پیچ
قطر خارجی پیچ را می‌توان با استفاده از کولیس اندازه گیری کرد. میکرومتر نیز یکی دیگر از ابزارهای مورد استفاده برای تعیین قطر است. این اندازه گیری کمک می‌کند مشخصات ابعادی پیچ دقیق تر شناسایی شود.
بررسی فاصله دندانه ها
گیج گام یا شابلون گام، ابزار اصلی برای تشخیص فاصله میان دندانه های رزوه است. هر تیغه گیج دارای مشخصات مشخصی است و با قرار گرفتن روی رزوه، امکان تطبیق گام پیچ را فراهم می‌کند.
تطبیق شابلون با رزوه
برای رسیدن به اندازه صحیح، شابلون های مختلف گیج گام روی رزوه امتحان می‌شوند تا تیغه‌ای که کاملاً با دندانه‌ها منطبق است شناسایی شود. این تطبیق باید با دقت انجام شود تا گام واقعی پیچ بدرستی تعیین شود.
سه مشخصه اصلی پیچ
در شناسایی پیچ، نوع گام، قطر پیچ و اندازه گام اهمیت دارند. نوع گام سیستم متریک یا اینچی را مشخص می‌کند، قطر به اندازه بخش رزوه دار مربوط است و اندازه گام فاصله میان دندانه‌های متوالی را نشان می‌دهد.
نتیجه گیری
برای محاسبه گام پیچ، می‌توان فاصله میان دو دنده متوالی را از برجسته ترین نقاط آنها اندازه گیری کرد. روش دیگر، تعیین طول بخش رزوه شده و شمارش تعداد دندانه‌ها در این قسمت است؛ سپس تعداد دندانه‌ها نسبت به طول رزوه برحسب میلیمتر یا اینچ محاسبه میشود. برای اندازه گیری دقیق تر، استفاده از گیج گام یا شابلون نیز امکان پذیر است. این ابزارها مجموعه‌ای از شابلون های استاندارد دارند که با گام‌های رایج پیچ ها مطابقت داده می‌شوند. در صورت دشواری در تشخیص یا محاسبه گام، کارشناسان فروش تپکو نیز می‌توانند اطلاعات موردنیاز برای انتخاب پیچ را ارائه کنند.
